Việc đấu dây xe đạp điện có thể trở nên đơn giản và an toàn nếu bạn nắm vững các kiến thức cơ bản và tuân thủ quy trình. Bài viết này sẽ cung cấp hướng dẫn chi tiết, từng bước để bạn tự tin thực hiện, từ việc hiểu rõ vai trò của IC điều tốc đến cách kết nối các bộ phận chính, đảm bảo xe hoạt động ổn định và bền bỉ.
Chúng ta sẽ cùng nhau khám phá định nghĩa và chức năng cốt lõi của IC điều tốc – bộ não của xe đạp điện. Tiếp theo, bài viết sẽ liệt kê và mô tả ngắn gọn các thành phần chính cần đấu nối như động cơ, tay ga, ắc quy, ổ khóa. Quan trọng hơn, từng bước đấu dây cho từng bộ phận sẽ được trình bày một cách mạch lạc, dễ hiểu, kèm theo những lưu ý quan trọng để đảm bảo an toàn tuyệt đối cho người thực hiện và tuổi thọ cho chiếc xe của bạn. Cuối cùng, phần bổ sung sẽ giúp bạn nhận diện và khắc phục các lỗi thường gặp, biến việc bảo dưỡng và sửa chữa xe đạp điện trở nên dễ dàng hơn bao giờ hết.
IC Xe Đạp Điện Là Gì và Vai Trò Của Nó?

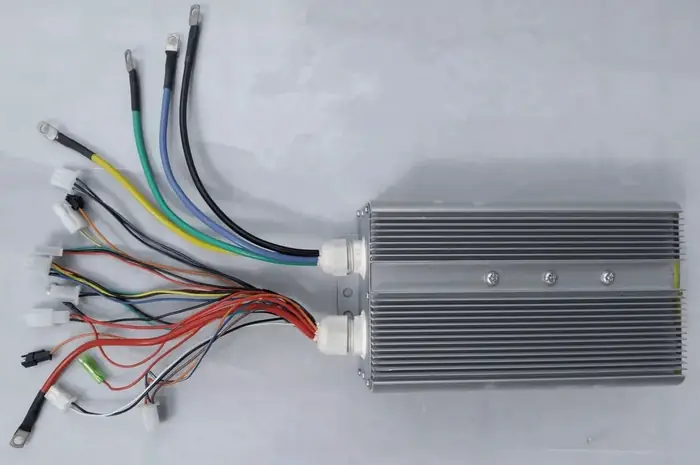

IC điều tốc, thường được gọi là bộ điều tốc, là một bộ phận điện tử đóng vai trò trung tâm, chịu trách nhiệm quản lý và điều khiển hoạt động của động cơ xe đạp điện. Chức năng chính của nó là nhận tín hiệu từ tay ga, các cảm biến khác (như cảm biến phanh, tốc độ) và từ ắc quy để điều chỉnh dòng điện cung cấp cho động cơ, từ đó thay đổi tốc độ và mô-men xoắn của xe. Việc hiểu rõ IC điều tốc là vô cùng quan trọng bởi nó là “bộ não” quyết định hiệu suất, khả năng vận hành mượt mà, tiết kiệm năng lượng và tuổi thọ của toàn bộ hệ thống điện trên xe. Một IC phù hợp và được đấu nối chính xác sẽ giúp xe hoạt động tối ưu, trong khi IC lỗi hoặc đấu nối sai có thể dẫn đến các vấn đề nghiêm trọng như hỏng động cơ, chập điện hoặc thậm chí gây nguy hiểm cho người sử dụng.
Các Thành Phần Chính Cần Đấu Nối Trong Xe Đạp Điện
Để thực hiện việc đấu dây cho xe đạp điện, bạn cần làm quen với các bộ phận cốt lõi sau: IC (bộ điều tốc), động cơ, tay ga, ắc quy (nguồn điện) và ổ khóa. IC điều tốc là trung tâm điều khiển, nhận tín hiệu từ tay ga và cấp điện cho động cơ theo yêu cầu. Động cơ là bộ phận tạo ra lực đẩy cho xe. Tay ga là bộ phận người lái điều khiển tốc độ. Ắc quy cung cấp năng lượng cho toàn bộ hệ thống. Ổ khóa dùng để bật/tắt nguồn điện cho xe. Các bộ phận này kết nối với nhau thông qua hệ thống dây dẫn, với IC điều tốc đóng vai trò là cầu nối trung tâm.
Có thể bạn quan tâm: Cách Đạp Xe Đạp Thể Thao Đúng Kỹ Thuật, Đi Xa Không Mệt
Hướng Dẫn Chi Tiết Cách Đấu Dây Từng Bộ Phận
Việc đấu dây xe đạp điện đòi hỏi sự cẩn thận và tuân thủ đúng sơ đồ kết nối. Dưới đây là hướng dẫn chi tiết cho từng bộ phận.
Đấu nối dây nguồn từ ắc quy vào IC (dây âm, dương, dây ổ khóa)
Bước đầu tiên và quan trọng nhất là kết nối nguồn điện từ ắc quy tới IC điều tốc. Thông thường, ắc quy sẽ có hai dây chính: một dây dương (thường màu đỏ) và một dây âm (thường màu đen). Dây dương từ ắc quy sẽ được đấu nối trực tiếp vào cổng nguồn dương (+) trên IC. Tương tự, dây âm từ ắc quy sẽ đấu vào cổng nguồn âm (-) trên IC. Bên cạnh đó, ổ khóa thường có một hoặc hai dây tín hiệu. Một dây từ ổ khóa sẽ được đấu nối vào cổng kích hoạt nguồn trên IC (thường được ký hiệu là “ON”, “Ignition” hoặc “Power”). Dây còn lại của ổ khóa (nếu có) có thể kết nối với dây dương của ắc quy hoặc một nguồn điện phụ tùy theo thiết kế. Việc đấu đúng cực âm/dương là cực kỳ quan trọng để tránh làm hỏng IC hoặc ắc quy.
Đấu nối dây từ IC đến động cơ (các dây to màu vàng, xanh lá, xanh dương và dây nhỏ cảm biến)
Sau khi kết nối nguồn, bước tiếp theo là đấu nối IC với động cơ. Động cơ xe đạp điện thường có ba dây pha lớn (thường có màu vàng, xanh lá, xanh dương) và một vài dây nhỏ hơn cho cảm biến hall (nếu động cơ có cảm biến). Ba dây pha lớn này chịu trách nhiệm truyền tải dòng điện mạnh để quay động cơ. Bạn cần đấu nối ba dây pha từ IC vào ba dây pha tương ứng trên động cơ. Thứ tự đấu nối ba dây pha này có thể ảnh hưởng đến chiều quay của động cơ. Nếu đấu sai, động cơ có thể quay ngược hoặc không quay. Các dây cảm biến hall nhỏ hơn từ động cơ sẽ đấu vào các cổng tương ứng trên IC, cung cấp thông tin về vị trí rotor để IC điều khiển chính xác hơn.
Có thể bạn quan tâm: Cách Đạp Xe Máy Nổ Đúng Cách Khi Hết Bình, Xe Khó Khởi Động
Đấu nối dây tay ga vào IC (các dây tín hiệu, dây nguồn)
Tay ga là bộ phận điều khiển tốc độ của xe, vì vậy việc đấu nối tay ga với IC cần đảm bảo tín hiệu được truyền đi chính xác. Tay ga thường có 3 hoặc 4 dây. Hai dây chính thường là dây nguồn (cung cấp điện áp cho tay ga hoạt động, thường lấy từ IC) và dây tín hiệu (truyền thông tin về mức độ vặn ga về IC). Ngoài ra, có thể có thêm dây âm hoặc dây đèn báo. Bạn cần xác định đúng dây nguồn, dây âm và dây tín hiệu trên tay ga, sau đó đấu nối chúng vào các cổng tương ứng trên IC điều tốc. Ví dụ, dây tín hiệu từ tay ga sẽ đấu vào cổng “Throttle” hoặc “Speed” trên IC.
Đấu nối các dây tín hiệu khác (nếu có, ví dụ: dây đèn, dây còi)
Ngoài các bộ phận chính, xe đạp điện còn có thể có thêm các phụ kiện khác như đèn chiếu sáng, còi, hoặc các cảm biến hỗ trợ khác. Các dây tín hiệu từ những bộ phận này cũng cần được đấu nối vào IC điều tốc hoặc trực tiếp vào nguồn điện tùy thuộc vào cách thiết kế của nhà sản xuất. Ví dụ, dây nguồn cho đèn xe thường được lấy từ nguồn điện ắc quy thông qua một nút công tắc hoặc trực tiếp từ IC nếu IC có cổng xuất nguồn cho đèn. Tương tự, dây còi sẽ được đấu nối với nguồn điện và công tắc điều khiển. Việc xác định đúng cổng kết nối cho từng loại dây tín hiệu là rất quan trọng để đảm bảo các phụ kiện hoạt động đúng chức năng.
Các Bước Đấu Dây Cơ Bản Cho Xe Đạp Điện 48V (Hoặc Điện Áp Phổ Biến)
Có thể bạn quan tâm: Cách Đạp Xe Máy Nouvo LX Khởi Động Khi Không Dùng Đề: Hướng Dẫn Chi Tiết Cho Người Mới
Để thực hiện việc đấu dây cho xe đạp điện 48V, bạn cần tuân theo một quy trình logic và cẩn thận.
- Ngắt kết nối ắc quy: Luôn đảm bảo ắc quy đã được ngắt kết nối hoàn toàn trước khi bắt đầu thao tác đấu dây để tránh nguy cơ chập điện và hư hỏng thiết bị.
- Đấu nối ắc quy vào IC: Nối dây dương (+) và dây âm (-) từ ắc quy vào cổng tương ứng trên IC. Tiếp theo, đấu dây điều khiển nguồn từ ổ khóa vào IC.
- Đấu nối động cơ vào IC: Xác định đúng ba dây pha lớn (thường vàng, xanh lá, xanh dương) và các dây cảm biến hall nhỏ. Đấu nối chúng với các cổng tương ứng trên IC.
- Đấu nối tay ga vào IC: Kết nối dây nguồn, dây âm và dây tín hiệu của tay ga với các cổng tương ứng trên IC.
- Đấu nối các phụ kiện khác: Nếu có đèn, còi hoặc các thiết bị khác, hãy đấu nối dây tín hiệu của chúng vào IC hoặc nguồn điện theo hướng dẫn.
- Kiểm tra lại kết nối: Rà soát lại toàn bộ các mối nối, đảm bảo chúng chắc chắn, không bị lỏng lẻo hay chạm chập vào nhau. Phân biệt rõ ràng màu sắc dây và chức năng của từng loại dây để tránh nhầm lẫn.
- Kết nối lại ắc quy và thử nghiệm: Sau khi kiểm tra kỹ lưỡng, kết nối lại ắc quy và bật ổ khóa để kiểm tra hoạt động của xe.
Lưu ý quan trọng là việc phân biệt màu dây và chức năng của từng loại dây có thể khác nhau giữa các hãng sản xuất hoặc các dòng xe. Do đó, việc tham khảo sơ đồ đấu dây cụ thể của nhà sản xuất hoặc tem nhãn trên các bộ phận là rất cần thiết. Khi kiểm tra sơ bộ, bạn có thể nhẹ nhàng xoay tay ga xem động cơ có phản hồi không, hoặc kiểm tra xem đèn có sáng không trước khi bật nguồn chính thức.
Những Lưu Ý Quan Trọng Để Đấu Dây An Toàn Và Chính Xác
Để đảm bảo quá trình đấu dây xe đạp điện diễn ra an toàn và đạt hiệu quả cao nhất, việc tuân thủ các lưu ý sau đây là vô cùng quan trọng.
- Tầm quan trọng của việc ngắt nguồn điện trước khi thao tác: Tuyệt đối không thực hiện bất kỳ thao tác đấu nối nào khi ắc quy vẫn còn kết nối với hệ thống điện. Việc này không chỉ giúp phòng tránh nguy cơ chập điện, cháy nổ gây hư hỏng các bộ phận mà còn bảo vệ bạn khỏi bị điện giật. Luôn ưu tiên ngắt kết nối ắc quy trước khi bắt đầu và chỉ kết nối lại sau khi đã kiểm tra xong mọi thứ.
- Cách đấu nối chắc chắn, tránh lỏng lẻo hoặc chập chờn: Các mối nối dây phải được thực hiện chắc chắn bằng cách sử dụng các đầu cos phù hợp, băng keo cách điện chất lượng cao, hoặc các phương pháp hàn nối nếu cần thiết. Mối nối lỏng lẻo hoặc chập chờn có thể gây ra các lỗi hoạt động không ổn định, mất tín hiệu, hoặc tệ hơn là tạo ra hồ quang điện gây cháy nổ.
- Lưu ý về việc sử dụng đúng loại dây, kích cỡ dây phù hợp: Mỗi bộ phận trên xe đạp điện có yêu cầu về dòng điện khác nhau. Dây dẫn cho động cơ và ắc quy cần có tiết diện đủ lớn để chịu được dòng điện cao, tránh quá tải gây nóng chảy hoặc đứt dây. Ngược lại, dây tín hiệu thường mỏng hơn và chỉ cần chịu dòng điện nhỏ. Sử dụng sai loại dây hoặc kích cỡ dây không phù hợp có thể dẫn đến hiệu suất kém, hư hỏng bộ phận hoặc mất an toàn.
- Cách xử lý các tình huống đấu sai hoặc không lên nguồn: Nếu sau khi đấu dây mà xe không lên nguồn, bạn cần bình tĩnh kiểm tra lại từng bước đấu nối, đặc biệt là cực âm/dương của ắc quy và các kết nối quan trọng với IC. Hãy xem xét lại sơ đồ đấu dây và so sánh với thực tế. Kiểm tra các cầu chì (nếu có) xem có bị đứt không. Trong trường hợp phức tạp, hãy nhờ đến sự trợ giúp của kỹ thuật viên chuyên nghiệp để tránh làm tình trạng thêm tồi tệ.
Các Lỗi Thường Gặp Khi Đấu Dây Xe Đạp Điện Và Cách Khắc Phục
Trong quá trình tự đấu dây hoặc sửa chữa xe đạp điện, việc gặp phải các lỗi là điều khá phổ biến. Việc nhận diện và khắc phục kịp thời sẽ giúp xe hoạt động trở lại bình thường và đảm bảo an toàn.
Có thể bạn quan tâm: Cách Đạp Ga Xe Ô Tô Chuẩn Xác, An Toàn Và Tiết Kiệm Nhiên Liệu
Xe Không Nhận Tay Ga: Nguyên Nhân Và Cách Sửa
Hiện tượng xe không nhận tay ga có thể xuất phát từ nhiều nguyên nhân khác nhau. Khả năng đầu tiên cần kiểm tra là kết nối của dây tay ga với IC. Dây có thể bị lỏng, tuột ra hoặc chân cắm bị ăn mòn, gãy. Tiếp theo, hãy kiểm tra xem dây tay ga đã được cắm đúng vào cổng tín hiệu trên IC hay chưa. Sai chân cắm là một lỗi khá phổ biến. Nếu các kết nối vật lý đều ổn, vấn đề có thể nằm ở chính tay ga hoặc IC. Tay ga có thể bị hỏng bên trong, hoặc IC điều tốc có thể gặp lỗi liên quan đến cổng nhận tín hiệu tay ga.
Động Cơ Không Quay Hoặc Quay Yếu Sau Khi Đấu Dây
Khi động cơ không quay hoặc quay yếu sau khi đấu dây, nguyên nhân phổ biến nhất là do kết nối dây động cơ với IC không chắc chắn hoặc bị nhầm lẫn. Hãy kiểm tra kỹ ba dây pha lớn và các dây cảm biến hall xem chúng đã được đấu đúng vào các cổng tương ứng trên IC chưa. Tiếp theo, đảm bảo rằng IC đang nhận đủ nguồn điện từ ắc quy. Một lỗi khác có thể là do nguồn cấp cho IC bị yếu hoặc không ổn định, dẫn đến việc IC không đủ khả năng cung cấp dòng điện mạnh cho động cơ.
IC Bị Nóng Bất Thường
Hiện tượng IC điều tốc bị nóng bất thường khi xe đang hoạt động hoặc ngay sau khi kết nối nguồn là một dấu hiệu cảnh báo nguy hiểm. Điều này thường xảy ra khi có sự cố chập mạch bên trong IC hoặc giữa các dây dẫn đấu nối với IC. Một nguyên nhân khác có thể là do IC bị quá tải, tức là dòng điện yêu cầu từ động cơ vượt quá khả năng chịu đựng của IC. Lỗi đấu nối sai cực, sai dây cũng có thể gây ra tình trạng này. Khi phát hiện IC nóng bất thường, bạn cần ngắt nguồn ngay lập tức và kiểm tra kỹ lưỡng tất cả các mối nối, đặc biệt là các dây nguồn và dây động cơ.
Xe Bị Giật, Mất Tốc Khi Tăng Tốc
Nếu xe của bạn bị giật cục, hay mất tốc đột ngột khi bạn tăng ga, điều này thường liên quan đến tín hiệu từ tay ga hoặc kết nối của các dây động cơ. Tín hiệu tay ga không ổn định, bị nhiễu hoặc không chính xác có thể khiến IC điều chỉnh dòng điện cho động cơ không đều, gây ra hiện tượng giật cục. Các mối nối dây động cơ bị lỏng lẻo, chập chờn cũng có thể làm gián đoạn nguồn điện cung cấp cho động cơ, dẫn đến mất tốc. Trong một số trường hợp, bản thân IC điều tốc có thể gặp lỗi bên trong, không xử lý tín hiệu mượt mà.
Những Sai Lầm Cần Tránh Khi Đấu Dây Xe Điện
Việc đấu dây xe điện cần sự tỉ mỉ và tuân thủ quy trình. Những sai lầm phổ biến mà người dùng thường mắc phải bao gồm: vội vàng, không đọc kỹ hướng dẫn hoặc sơ đồ đấu dây; đấu sai màu dây hoặc sai chân cắm; đấu nối không chắc chắn, dẫn đến lỏng lẻo, chập chờn; sử dụng dụng cụ không phù hợp, làm hư hỏng đầu cos hoặc dây dẫn; hoặc đấu nối khi nguồn điện vẫn đang được cung cấp. Tránh mắc phải những sai lầm này sẽ giúp bạn hoàn thành công việc một cách an toàn, hiệu quả và bảo vệ chiếc xe của mình.
