Việc nắm vững cách đấu bình ắc quy xe đạp điện là kỹ năng quan trọng giúp bạn tự tin xử lý khi cần thay thế hoặc bảo trì. Đấu nối đúng kỹ thuật không chỉ đảm bảo xe hoạt động ổn định, tối ưu hiệu suất mà còn kéo dài tuổi thọ cho hệ thống ắc quy, tránh những rủi ro chập cháy hay hư hỏng không đáng có. Bài viết này sẽ hướng dẫn chi tiết các bước thực hiện an toàn và hiệu quả, từ chuẩn bị dụng cụ, quy trình tháo lắp, đến các sơ đồ đấu nối phổ biến cho 4-5 bình ắc quy.
Chúng ta sẽ cùng nhau tìm hiểu tại sao việc đấu nối ắc quy lại quan trọng đến vậy, các bước tháo lắp cơ bản, cách đấu nối chi tiết cho các cấu hình ắc quy phổ biến, cũng như những nguyên tắc an toàn cần tuân thủ. Cuối cùng, phần nội dung bổ sung sẽ cung cấp các tiêu chí để chọn bình ắc quy phù hợp và những lưu ý quan trọng khác.
Tại sao cần nắm vững cách đấu bình ắc quy xe đạp điện?
Nắm vững cách đấu bình ắc quy xe đạp điện là yếu tố then chốt để đảm bảo an toàn cho người sử dụng, duy trì hiệu suất hoạt động tối ưu và kéo dài tuổi thọ của cả hệ thống ắc quy lẫn xe. Việc kết nối sai kỹ thuật có thể dẫn đến những hậu quả nghiêm trọng, ảnh hưởng trực tiếp đến trải nghiệm và chi phí sửa chữa.
Việc đấu nối đúng kỹ thuật mang lại nhiều lợi ích thiết thực cho xe đạp điện của bạn. Thứ nhất, nó đảm bảo dòng điện được truyền tải ổn định, giúp động cơ hoạt động mạnh mẽ và mượt mà, cho phép xe di chuyển với hiệu suất cao nhất. Thứ hai, kết nối chuẩn xác giúp phân bổ đều tải trọng cho các bình ắc quy, hạn chế tình trạng một bình hoạt động quá tải hoặc một bình bị bỏ quên, từ đó cân bằng tuổi thọ và kéo dài thời gian sử dụng của cả bộ ắc quy. Cuối cùng, quy trình đấu nối an toàn, tuân thủ đúng nguyên tắc sẽ giảm thiểu tối đa các nguy cơ tiềm ẩn, mang lại sự yên tâm khi vận hành.
Ngược lại, những rủi ro khi đấu sai có thể gây ra hậu quả khôn lường. Lỗi đấu ngược cực âm (-) và dương (+) là nguyên nhân phổ biến dẫn đến chập cháy, có thể làm hỏng cả bình ắc quy lẫn các bộ phận điện tử trên xe như bộ điều khiển (controller), hoặc thậm chí là hệ thống dây dẫn. Việc đấu nối lỏng lẻo hoặc không chắc chắn cũng có thể gây ra tiếp xúc kém, làm giảm hiệu suất sạc và xả, dẫn đến tình trạng xe yếu nhanh, quãng đường đi được rút ngắn, và về lâu dài sẽ làm giảm tuổi thọ của bình ắc quy. Đôi khi, việc đấu sai còn có thể khiến bộ sạc nhận diện sai, gây ra hiện tượng sạc không đầy hoặc làm hư hại bộ sạc.
Các bước cơ bản để tháo và lắp bình ắc quy xe đạp điện
Tháo và lắp bình ắc quy xe đạp điện là một quy trình đòi hỏi sự cẩn thận và tuân thủ các bước an toàn để tránh hư hỏng hoặc gây nguy hiểm. Dưới đây là các bước cơ bản bạn cần thực hiện một cách tuần tự để đảm bảo quá trình diễn ra suôn sẻ.
Chuẩn bị dụng cụ và vật liệu cần thiết
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Lắp Bàn Đạp Xe Đạp Đúng Cách, An Toàn
Trước khi bắt tay vào công việc, việc chuẩn bị đầy đủ dụng cụ và vật liệu cần thiết sẽ giúp quy trình tháo lắp diễn ra nhanh chóng, an toàn và hiệu quả hơn. Chuẩn bị kỹ lưỡng cũng giúp bạn tránh phải dừng lại giữa chừng để tìm kiếm dụng cụ.
Các dụng cụ cơ bản bạn cần có bao gồm: một bộ tua vít các loại (phổ biến là đầu dẹp và đầu bake, với nhiều kích cỡ khác nhau để phù hợp với các loại ốc vít trên xe), bộ cờ lê hoặc mỏ lết có kích thước phù hợp để tháo các bu lông giữ bình ắc quy. Bên cạnh đó, một chiếc kìm tuốt dây điện có thể hữu ích nếu bạn cần xử lý các mối nối. Quan trọng nhất là cần trang bị găng tay cách điện để đảm bảo an toàn tuyệt đối, tránh nguy cơ bị điện giật trong quá trình thao tác. Kính bảo hộ cũng nên được sử dụng để bảo vệ mắt khỏi bụi bẩn hoặc tia lửa điện có thể phát sinh. Ngoài ra, bạn có thể cần thêm dung dịch vệ sinh bình (nếu có cặn bẩn) và khăn sạch để lau chùi các cực bình và khay chứa. Về vật liệu thay thế, bạn cần chuẩn bị sẵn bình ắc quy mới có thông số kỹ thuật (điện áp, dung lượng) phù hợp với xe của mình. Các loại bình ắc quy thay thế phổ biến hiện nay thường là bình chì-axit (gel hoặc AGM) hoặc pin Lithium-ion, tùy thuộc vào cấu tạo ban đầu của xe.
Quy trình tháo bình ắc quy cũ
Khi đã chuẩn bị đầy đủ dụng cụ, bước tiếp theo là tiến hành tháo bình ắc quy cũ ra khỏi xe một cách cẩn thận. Vị trí đặt bình ắc quy trên xe đạp điện có thể khác nhau tùy thuộc vào mẫu mã và thiết kế của từng hãng sản xuất.
Thông thường, bình ắc quy xe đạp điện được đặt trong một hộp nhựa chuyên dụng, có thể nằm ở khung xe phía dưới yên, hoặc tích hợp trong một khay cố định ở phần để chân hoặc phía sau xe. Trước khi tiến hành tháo, bạn cần đảm bảo xe đã được tắt hoàn toàn nguồn điện. Tìm và ngắt kết nối các dây điện đang nối với bình ắc quy. Lưu ý quan sát kỹ màu sắc của dây (thường là dây đỏ cho cực dương (+) và dây đen cho cực âm (-)) để ghi nhớ hoặc đánh dấu lại trước khi tháo. Sử dụng cờ lê hoặc tua vít phù hợp để nới lỏng và tháo các đầu nối dây điện ra khỏi các cọc bình. Sau khi đã ngắt kết nối điện, bạn sẽ cần mở các chốt khóa hoặc tháo các bu lông/ốc vít đang giữ cố định khay chứa bình hoặc chính bình ắc quy. Cẩn thận nhấc bình ắc quy cũ ra khỏi vị trí, tránh làm rơi hoặc va đập mạnh, bởi bình ắc quy thường có trọng lượng khá nặng.
Quy trình lắp bình ắc quy mới
Sau khi đã tháo thành công bình ắc quy cũ, chúng ta sẽ tiến hành lắp bình ắc quy mới theo quy trình ngược lại, đảm bảo các kết nối được thực hiện chính xác và an toàn. Bước lắp đặt này đòi hỏi sự tỉ mỉ để tránh những sai sót có thể gây hư hỏng.
Đầu tiên, đặt bình ắc quy mới vào đúng vị trí và khay chứa đã được chuẩn bị. Đảm bảo bình được đặt chắc chắn, không bị lung lay. Tiếp theo, tiến hành đấu nối các dây điện vào các cọc bình. Việc này cần thực hiện theo đúng thứ tự và màu sắc đã quan sát khi tháo bình cũ: đấu dây dương (+) vào cọc dương (+) của bình, và dây âm (-) vào cọc âm (-) của bình. Hãy đảm bảo các đầu nối dây điện được siết chặt vào cọc bình để tạo ra một kết nối điện tốt và ổn định. Sau khi đã đấu nối các dây điện, bạn cần cố định lại bình ắc quy vào vị trí bằng các chốt hoặc bu lông/ốc vít đã tháo ra. Đảm bảo bình được giữ chắc chắn, không rung lắc khi xe di chuyển. Cuối cùng, trước khi đóng vỏ hoặc hoàn tất quá trình, hãy kiểm tra lại toàn bộ các kết nối dây điện xem đã được siết chặt và đúng cực chưa. Việc kiểm tra kỹ lưỡng này sẽ giúp bạn phát hiện sớm các lỗi tiềm ẩn và khắc phục kịp thời.
Hướng dẫn cách đấu bình ắc quy xe đạp điện theo số lượng phổ biến (4-5 bình)
Có thể bạn quan tâm: Cách Tự Chế Ống Bơm Xe Đạp Đơn Giản Tại Nhà Bằng Vật Liệu Sẵn Có
Hầu hết các xe đạp điện hiện nay thường sử dụng hệ thống nhiều bình ắc quy ghép nối với nhau để đạt được điện áp và dung lượng mong muốn. Các cấu hình phổ biến nhất thường là 4 bình hoặc 5 bình, cho ra các mức điện áp lần lượt là 48V và 60V. Việc hiểu rõ cách đấu nối các bình này là rất quan trọng để đảm bảo hệ thống hoạt động hiệu quả và an toàn.
Các cách đấu nối chính cho bình ắc quy là đấu nối tiếp và đấu nối song song, hoặc kết hợp cả hai. Đấu nối tiếp sẽ cộng dồn điện áp của các bình lại với nhau, trong khi đấu nối song song sẽ cộng dồn dung lượng. Việc lựa chọn cách đấu phù hợp phụ thuộc vào yêu cầu về điện áp và quãng đường di chuyển của xe.

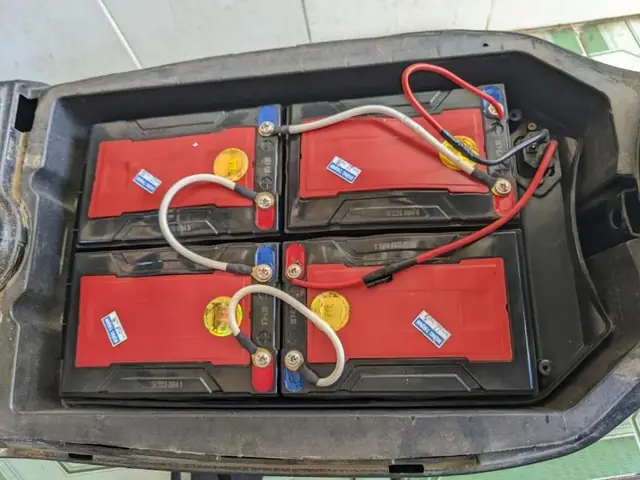

Cách đấu 4 bình ắc quy (thường cho hệ thống 48V)
Đối với hệ thống xe đạp điện sử dụng 4 bình ắc quy 12V, cách đấu nối phổ biến nhất để đạt được điện áp 48V là đấu nối tiếp tất cả 4 bình. Phương pháp này giúp tăng điện áp của hệ thống lên gấp 4 lần so với điện áp của một bình đơn lẻ, trong khi dung lượng (Ah) vẫn giữ nguyên bằng dung lượng của một bình.
Để thực hiện cách đấu này, bạn cần chuẩn bị 4 bình ắc quy có cùng điện áp (thường là 12V) và dung lượng. Bắt đầu bằng việc kết nối cực dương (+) của bình thứ nhất với cực âm (-) của bình thứ hai bằng một sợi dây nối ngắn. Tiếp tục kết nối cực dương (+) của bình thứ hai với cực âm (-) của bình thứ ba, và cứ thế cho đến cực dương (+) của bình thứ ba với cực âm (-) của bình thứ tư. Sau khi hoàn tất các kết nối này, bạn sẽ có hai đầu dây tự do: một dây âm (-) còn lại từ bình thứ nhất và một dây dương (+) còn lại từ bình thứ tư. Hai dây này sẽ là hai đầu ra chính của bộ ắc quy, nối vào hệ thống điện của xe đạp điện. Cực âm (-) này sẽ nối với dây âm (-) chung của xe, và cực dương (+) này sẽ nối với dây dương (+) chung của xe. Việc xác định đúng cực âm, dương của từng bình và sử dụng dây nối có tiết diện phù hợp là rất quan trọng để đảm bảo dòng điện lưu thông ổn định.
Cách đấu 5 bình ắc quy (thường cho hệ thống 60V)
Tương tự như cách đấu 4 bình, khi cần đạt điện áp 60V cho xe đạp điện, chúng ta thường sử dụng 5 bình ắc quy, mỗi bình có điện áp 12V, và áp dụng phương pháp đấu nối tiếp. Cách đấu này cho phép cộng dồn điện áp của 5 bình, mang lại sức mạnh cần thiết cho động cơ.
Quy trình đấu nối 5 bình ắc quy 12V nối tiếp diễn ra như sau: Nối cực dương (+) của bình thứ nhất với cực âm (-) của bình thứ hai. Sau đó, nối cực dương (+) của bình thứ hai với cực âm (-) của bình thứ ba, nối cực dương (+) của bình thứ ba với cực âm (-) của bình thứ tư, và cuối cùng nối cực dương (+) của bình thứ tư với cực âm (-) của bình thứ năm. Khi hoàn thành các bước này, bạn sẽ thu được hai đầu dây còn lại: một dây âm (-) từ bình thứ nhất và một dây dương (+) từ bình thứ năm. Hai dây này sẽ được kết nối trực tiếp với hệ thống điện của xe đạp điện để cung cấp nguồn năng lượng.
Một lưu ý quan trọng khi đấu nối nhiều bình ắc quy, đặc biệt là khi đấu nối tiếp, là sự đồng nhất giữa các bình. Để hệ thống hoạt động hiệu quả và có tuổi thọ cao, tất cả các bình ắc quy nên có cùng điện áp ban đầu, cùng dung lượng (Ah) và lý tưởng nhất là cùng ngày sản xuất, cùng thương hiệu. Việc sử dụng các bình không đồng nhất có thể dẫn đến tình trạng một bình nhanh hết điện hơn, làm ảnh hưởng đến hiệu suất chung và có thể gây hư hỏng cho các bình còn lại.
Có thể bạn quan tâm: 7 Cách Hiệu Quả Để Xe Đạp Chạy Nhanh Hơn Và Đạp Êm Ái Hơn
Những nguyên tắc và lưu ý quan trọng khi đấu bình ắc quy xe đạp điện
Để đảm bảo quá trình đấu nối bình ắc quy xe đạp điện diễn ra an toàn, hiệu quả và kéo dài tuổi thọ cho hệ thống, việc tuân thủ các nguyên tắc và lưu ý dưới đây là vô cùng cần thiết. Đây là những quy tắc bất di bất dịch mà bất kỳ ai khi thực hiện công việc này cũng cần ghi nhớ.
Nguyên tắc an toàn khi thao tác
An toàn luôn là yếu tố đặt lên hàng đầu khi làm việc với hệ thống điện, đặc biệt là ắc quy. Tuân thủ nghiêm ngặt các nguyên tắc an toàn sẽ giúp bạn tránh khỏi những tai nạn không mong muốn và bảo vệ bản thân cũng như thiết bị.
Trước hết, nguyên tắc quan trọng nhất là luôn ngắt kết nối nguồn điện chính của xe trước khi bắt đầu bất kỳ thao tác nào liên quan đến ắc quy. Điều này có thể bao gồm việc tháo cầu chì hoặc ngắt kết nối trực tiếp từ bộ điều khiển (controller) nếu xe có tính năng này. Tiếp theo, hãy luôn sử dụng găng tay cách điện và kính bảo hộ. Găng tay cách điện sẽ bảo vệ bạn khỏi nguy cơ bị điện giật, trong khi kính bảo hộ giúp ngăn bụi bẩn hoặc tia lửa điện có thể bắn vào mắt. Một sai lầm nguy hiểm cần tránh là để bất kỳ vật kim loại nào, chẳng hạn như cờ lê, tua vít hoặc trang sức, chạm vào cả hai cực của bình ắc quy cùng một lúc. Hành động này sẽ gây ra hiện tượng đoản mạch, dẫn đến tia lửa điện mạnh, có thể gây bỏng nặng hoặc làm hỏng bình ắc quy.
Lưu ý về loại bình và tình trạng bình
Việc lựa chọn và sử dụng đúng loại bình ắc quy, cùng với việc đảm bảo tình trạng sử dụng của chúng, đóng vai trò quan trọng trong việc đảm bảo hệ thống hoạt động ổn định và bền bỉ. Sự không đồng nhất về chủng loại hoặc tình trạng có thể gây ra các vấn đề nghiêm trọng.
Để hệ thống ắc quy xe đạp điện hoạt động hiệu quả nhất, bạn cần đảm bảo rằng tất cả các bình ắc quy được sử dụng trong cùng một bộ phải có cùng điện áp, cùng dung lượng (Ah), và lý tưởng nhất là cùng tình trạng sử dụng (cùng mới hoặc cùng đã qua sử dụng một thời gian như nhau). Tuyệt đối không được trộn lẫn bình mới với bình cũ, hoặc bình của các hãng sản xuất khác nhau, vì chúng có thể có cấu tạo hóa học và đặc tính phóng điện khác nhau, dẫn đến sự mất cân bằng trong hoạt động. Nếu bạn thay thế một bình ắc quy, tốt nhất là nên thay cả bộ để đảm bảo sự đồng nhất. Khi sắp xếp các bình ắc quy vào khay chứa, hãy chú ý đặt chúng đúng chiều, thường là với mặt cực (nơi có các cọc âm và dương) hướng lên trên hoặc theo hướng dẫn của nhà sản xuất để dễ dàng kết nối.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Pô Xe Đạp Bằng Chai Nhựa Tạo Âm Thanh Độc Đáo
Các lỗi thường gặp khi đấu nối và cách khắc phục
Trong quá trình tự đấu nối bình ắc quy xe đạp điện tại nhà, người dùng có thể mắc phải một số lỗi phổ biến. Việc nhận diện sớm các lỗi này và biết cách khắc phục sẽ giúp bạn tiết kiệm thời gian và tránh những hư hỏng không đáng có.
Một trong những lỗi nghiêm trọng nhất là đấu ngược cực âm và dương. Khi xảy ra lỗi này, xe sẽ không hoạt động, thậm chí có thể gây hư hỏng nghiêm trọng cho bộ điều khiển hoặc các linh kiện điện tử khác do dòng điện đi ngược. Cách khắc phục là kiểm tra lại cẩn thận các kết nối dây, đảm bảo dây màu đỏ (dương) được nối vào cọc dương (+) và dây màu đen (âm) được nối vào cọc âm (-). Lỗi thứ hai là đấu lỏng lẻo, chập chờn. Điều này có thể do ốc vít hoặc đầu nối không được siết chặt, hoặc do bề mặt tiếp xúc bị bẩn. Lỗi này gây ra sự sụt áp, làm giảm hiệu suất của xe, xe chạy yếu, và về lâu dài có thể làm nóng chảy đầu nối hoặc gây hư hỏng cho các cực bình. Cách khắc phục là kiểm tra và siết chặt tất cả các đầu nối, vệ sinh sạch sẽ bề mặt tiếp xúc giữa dây và cọc bình. Cuối cùng, lỗi sử dụng sai loại dây nối cũng có thể xảy ra. Dây nối quá nhỏ hoặc chất lượng kém sẽ không tải đủ dòng điện cần thiết, gây nóng dây, sụt áp và làm giảm hiệu suất. Nên sử dụng dây nối có tiết diện phù hợp với dòng điện hoạt động của xe, được bọc cách điện tốt và làm từ vật liệu dẫn điện tốt.
Tiêu chí chọn bình ắc quy phù hợp cho xe đạp điện
Việc lựa chọn một bình ắc quy mới thay thế hoặc nâng cấp cho xe đạp điện đòi hỏi sự cân nhắc kỹ lưỡng dựa trên nhiều yếu tố. Một bình ắc quy phù hợp không chỉ đảm bảo xe hoạt động trơn tru mà còn tối ưu hiệu suất, quãng đường đi và tuổi thọ tổng thể của hệ thống.
Phân biệt các loại bình ắc quy xe đạp điện (chì-axit, lithium-ion)
Trên thị trường hiện nay, có hai loại bình ắc quy phổ biến nhất được sử dụng cho xe đạp điện là bình chì-axit (bao gồm các công nghệ như AGM, Gel) và bình pin Lithium-ion. Mỗi loại đều có những ưu nhược điểm riêng, phù hợp với các nhu cầu và ngân sách khác nhau của người dùng.
Bình chì-axit là loại truyền thống, có giá thành tương đối rẻ, dễ tìm mua và được sử dụng rộng rãi. Tuy nhiên, chúng có nhược điểm là trọng lượng nặng, tuổi thọ không cao bằng Lithium-ion (thường khoảng 300-500 chu kỳ sạc), khả năng lưu trữ năng lượng thấp hơn và thời gian sạc lâu hơn. Ngược lại, bình pin Lithium-ion có ưu điểm vượt trội về trọng lượng nhẹ, mật độ năng lượng cao cho phép xe đi được quãng đường xa hơn với cùng dung lượng, tuổi thọ cao hơn đáng kể (thường từ 1000-2000 chu kỳ sạc trở lên), và khả năng sạc nhanh. Tuy nhiên, giá thành của pin Lithium-ion thường cao hơn so với bình chì-axit. Việc lựa chọn loại nào phụ thuộc vào ngân sách, yêu cầu về trọng lượng, quãng đường di chuyển và mong muốn về tuổi thọ của người dùng.
Cách kiểm tra tình trạng và tuổi thọ bình ắc quy
Biết cách kiểm tra tình trạng và tuổi thọ của bình ắc quy xe đạp điện sẽ giúp bạn chủ động trong việc thay thế, tránh tình trạng xe đột ngột hết điện hoặc hoạt động kém hiệu quả. Có một số dấu hiệu nhận biết bình ắc quy đã yếu hoặc hỏng mà bạn có thể quan sát.
Dấu hiệu rõ ràng nhất là quãng đường đi được của xe giảm đáng kể so với trước đây, ngay cả khi sạc đầy pin. Xe có thể có biểu hiện yếu nhanh khi lên dốc hoặc khi tải nặng. Khi sạc, bạn có thể nhận thấy bình ắc quy nóng lên bất thường hoặc thời gian sạc đầy trở nên rất ngắn so với bình thường. Một số bình ắc quy chì-axit cũ có thể bị phồng rộp ở vỏ bên ngoài, đây là dấu hiệu hư hỏng nghiêm trọng. Bạn cũng có thể sử dụng một đồng hồ đo điện áp (vôn kế) để kiểm tra điện áp của bình khi đầy và khi xả một phần. Nếu điện áp giảm đột ngột hoặc không đạt mức tiêu chuẩn, đó là dấu hiệu bình ắc quy đã suy giảm hiệu suất.
Tầm quan trọng của bộ sạc phù hợp
Bộ sạc đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn, hiệu quả sạc và tuổi thọ cho bình ắc quy xe đạp điện. Sử dụng sai bộ sạc có thể gây ra những tác động tiêu cực nghiêm trọng.
Việc lựa chọn bộ sạc chính hãng, được thiết kế đặc biệt cho loại bình ắc quy và hệ thống điện áp của xe là điều cần thiết. Một bộ sạc phù hợp sẽ cung cấp dòng điện và điện áp sạc ổn định, đúng với thông số kỹ thuật của bình ắc quy, giúp quá trình sạc diễn ra an toàn, đầy đủ và hiệu quả. Sử dụng bộ sạc không tương thích có thể dẫn đến tình trạng sạc không đầy, sạc quá áp (gây hại bình), hoặc thậm chí là nguy cơ cháy nổ, đặc biệt với các loại pin Lithium-ion. Bộ sạc chất lượng tốt còn thường tích hợp các tính năng bảo vệ như tự ngắt khi sạc đầy, bảo vệ quá dòng, quá áp, giúp kéo dài tuổi thọ cho bình ắc quy.
Lợi ích khi thay bình ắc quy xe đạp điện tại các trung tâm uy tín
Mặc dù việc tự thay bình ắc quy tại nhà có thể tiết kiệm chi phí ban đầu, nhưng việc lựa chọn thay thế tại các trung tâm dịch vụ uy tín mang lại nhiều lợi ích đáng cân nhắc.
Khi thay bình ắc quy tại các trung tâm chuyên nghiệp, bạn sẽ tiết kiệm được thời gian và công sức so với việc tự thực hiện. Quan trọng hơn, các trung tâm uy tín thường có đội ngũ kỹ thuật viên giàu kinh nghiệm, đảm bảo quy trình tháo lắp và đấu nối diễn ra chính xác, an toàn theo đúng tiêu chuẩn kỹ thuật. Họ cũng có khả năng tư vấn và lựa chọn loại bình ắc quy thay thế phù hợp nhất với dòng xe của bạn. Một lợi ích lớn nữa là các dịch vụ thay bình ắc quy tại các trung tâm uy tín thường đi kèm với chế độ bảo hành rõ ràng, mang lại sự yên tâm tuyệt đối cho khách hàng trong trường hợp có bất kỳ sự cố nào xảy ra sau khi thay thế.
