Mạch điều tốc là bộ não trung tâm của xe đạp điện, đóng vai trò quyết định trong việc điều khiển tốc độ và nguồn cấp năng lượng cho động cơ. Hiểu rõ về cấu tạo, nguyên lý hoạt động cũng như cách xử lý sự cố của mạch điều tốc sẽ giúp bạn sử dụng và bảo trì xe hiệu quả hơn, đảm bảo hành trình di chuyển an toàn và bền bỉ.
Bài viết này sẽ đi sâu vào mạch điều tốc xe đạp điện, giải thích chi tiết các thành phần cấu tạo, nguyên lý vận hành dựa trên tín hiệu từ tay ga, các loại mạch phổ biến trên thị trường. Đồng thời, chúng tôi sẽ hướng dẫn bạn cách nhận biết dấu hiệu hư hỏng, tìm hiểu nguyên nhân và cung cấp các bước khắc phục sự cố thường gặp, cũng như tiêu chí chọn mua mạch thay thế phù hợp.
Mạch điều tốc xe đạp điện là gì và vai trò của nó?
Mạch điều tốc xe đạp điện, thường được biết đến với tên gọi IC điều tốc hoặc bộ điều khiển, là một thiết bị điện tử có nhiệm vụ quản lý và điều phối toàn bộ hoạt động của động cơ xe. Chức năng chính của nó là tiếp nhận tín hiệu từ các bộ phận điều khiển khác như tay ga, cảm biến, và dựa vào đó để điều chỉnh lượng điện năng cung cấp cho động cơ, từ đó quyết định tốc độ vận hành của xe. Tầm quan trọng của mạch điều tốc không thể phủ nhận, bởi nó là yếu tố then chốt quyết định sự êm ái, ổn định và hiệu suất tổng thể của chiếc xe đạp điện.
Cấu tạo cơ bản và nguyên lý hoạt động của mạch điều tốc xe đạp điện
Một mạch điều tốc xe đạp điện điển hình bao gồm nhiều linh kiện điện tử phức tạp, trong đó các thành phần chính thường thấy là MOSFET (kênh điều khiển dòng điện), tụ điện (ổn định điện áp), vi điều khiển (bộ não xử lý), và các điện trở, diode. Nguyên lý hoạt động của mạch dựa trên việc thu nhận tín hiệu từ tay ga – yếu tố đầu vào quan trọng nhất. Khi người lái điều chỉnh tay ga, một tín hiệu điện áp tương ứng sẽ được gửi về mạch điều tốc. Vi điều khiển trong mạch sẽ xử lý tín hiệu này, tính toán lượng điện năng cần thiết để cung cấp cho động cơ. Dựa trên đó, các MOSFET sẽ được đóng mở với tần số cao, điều khiển dòng điện chạy qua động cơ.
Cách mạch điều tốc thay đổi tốc độ dựa trên tín hiệu đầu vào có thể hình dung như sau: khi tay ga được vặn nhẹ, tín hiệu đầu vào nhỏ, mạch điều tốc sẽ cung cấp ít dòng điện hơn cho động cơ, dẫn đến tốc độ quay chậm. Ngược lại, khi tay ga được vặn hết cỡ, tín hiệu đầu vào lớn, mạch sẽ cho phép dòng điện mạnh hơn đi vào động cơ, làm tăng tốc độ quay và tốc độ di chuyển của xe. Quá trình này diễn ra liên tục và nhanh chóng, tạo ra sự điều chỉnh tốc độ mượt mà.
Có thể bạn quan tâm: Mơ Thấy Xe Đạp Đánh Con Gì? Giải Mã Điềm Báo Và Con Số May Mắn
Các loại mạch điều tốc xe đạp điện phổ biến
Trên thị trường hiện nay, mạch điều tốc xe đạp điện được phân loại dựa trên nhiều tiêu chí khác nhau để đáp ứng nhu cầu đa dạng của người dùng và đặc tính kỹ thuật của từng loại xe.
Phân loại theo hiệu điện thế (V) là phổ biến nhất, bao gồm các mức như 24V, 36V, 48V, 60V và cao hơn nữa, tùy thuộc vào hệ thống ắc quy của xe.
Phân loại theo công suất (W) thường thấy là 250W, 350W, 500W, 750W, phản ánh khả năng cung cấp năng lượng tối đa cho động cơ.
Phân loại theo loại động cơ bao gồm mạch cho động cơ có chổi than (brushed motor) và mạch cho động cơ không chổi than (brushless motor), trong đó loại brushless phổ biến hơn do hiệu suất cao và độ bền.
Một số loại IC điều tốc thông dụng mà người dùng có thể gặp phải là YK31C, LB27, hay các dòng chip từ các nhà sản xuất chuyên dụng khác, mỗi loại có những đặc điểm và ứng dụng riêng.
Hướng dẫn kiểm tra và nhận biết mạch điều tốc xe đạp điện bị hỏng
Nhận biết sớm các dấu hiệu bất thường của mạch điều tốc giúp bạn khắc phục kịp thời, tránh những hư hỏng nặng hơn. Dưới đây là những dấu hiệu phổ biến cho thấy mạch điều tốc đang gặp vấn đề: xe không chạy dù đã bật nguồn, di chuyển bị giật cục, tốc độ không ổn định khi tăng tốc, hoặc cảm giác nóng bất thường từ khu vực đặt mạch.
Việc kiểm tra bằng mắt thường có thể giúp bạn phát hiện các hư hỏng vật lý như cháy nổ linh kiện, tụ điện phồng rộp, hoặc các vết nứt trên bo mạch. Tiếp theo, bạn cần kiểm tra kỹ các kết nối dây dẫn, đảm bảo chúng được cắm chắc chắn, không bị lỏng lẻo, đứt gãy hay ăn mòn. Các phương pháp kiểm tra cơ bản có thể bao gồm việc sử dụng đồng hồ đo để kiểm tra điện áp đầu vào và đầu ra của mạch, cũng như kiểm tra tín hiệu từ tay ga để xác định xem vấn đề có phải do mạch điều tốc gây ra hay không.
Có thể bạn quan tâm: Mơ Thấy Mất Xe Đạp Đánh Con Gì? Giải Mã Điềm Báo Và Số May Mắn Hôm Nay
Nguyên nhân phổ biến gây hư hỏng mạch điều tốc xe đạp điện
Có nhiều yếu tố có thể dẫn đến hư hỏng mạch điều tốc xe đạp điện, từ môi trường tác động đến cách sử dụng hàng ngày.
Yếu tố môi trường như việc xe thường xuyên di chuyển dưới trời mưa, ngập nước hoặc tiếp xúc với bụi bẩn có thể làm ẩm mạch, gây chập cháy hoặc ăn mòn các chân linh kiện.
Yếu tố cơ học như va đập mạnh vào xe, hoặc rung lắc liên tục trong quá trình di chuyển trên địa hình xấu cũng có thể làm bong tróc mối hàn, đứt gãy linh kiện trên bo mạch.
Về mặt kỹ thuật, hoạt động quá tải liên tục (ví dụ: chở nặng quá quy định, lên dốc quá nhiều), đấu nối sai dây khi sửa chữa, hoặc đơn giản là các linh kiện bị xuống cấp theo thời gian sử dụng cũng là những nguyên nhân phổ biến.
Cuối cùng, lỗi do sử dụng và bảo trì không đúng cách, như việc tự ý thay đổi cấu hình mạch, không vệ sinh xe định kỳ, hoặc sử dụng bộ sạc không phù hợp cũng góp phần làm giảm tuổi thọ của mạch điều tốc.
Hướng dẫn đấu dây mạch điều tốc xe đạp điện an toàn và chuẩn xác

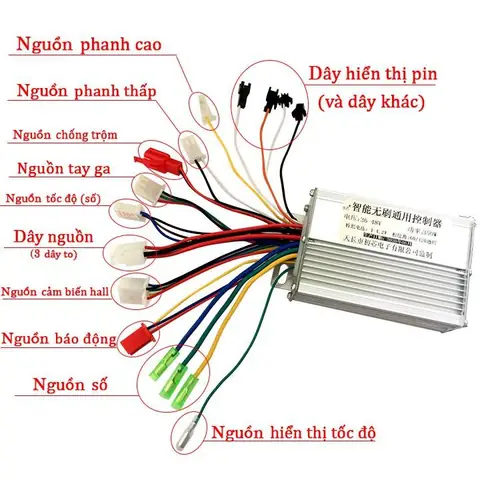

Việc đấu dây mạch điều tốc xe đạp điện đòi hỏi sự cẩn thận và hiểu biết về sơ đồ kết nối. Trên mạch điều tốc thường có nhiều loại dây tín hiệu, mỗi loại đảm nhận một chức năng riêng.
Các dây tín hiệu thường gặp bao gồm: dây nguồn chính (nối với ắc quy), dây ra động cơ (thường có 3 dây cho động cơ brushless), dây tay ga (cung cấp tín hiệu điều khiển tốc độ), dây phanh (cắt nguồn khi bóp phanh), dây cảm biến tốc độ (nếu có), và các dây tín hiệu khác cho đèn, còi…
Quy trình đấu nối từng loại dây cần tuân thủ đúng màu sắc và vị trí được ghi chú trên mạch hoặc trong sách hướng dẫn. Thông thường, dây nguồn sẽ có màu đỏ (+) và đen (-), dây động cơ có thể là các màu khác nhau tùy nhà sản xuất, dây tay ga thường là 3 dây với màu phổ biến là đỏ, đen, xanh lá cây.
Những sai lầm thường gặp khi đấu dây bao gồm đấu ngược cực nguồn, đấu nhầm dây động cơ với dây tín hiệu, hoặc bỏ sót các dây kết nối quan trọng. Để phòng tránh, hãy luôn đọc kỹ sơ đồ, xác định rõ chức năng từng dây trước khi thực hiện, và nếu không chắc chắn, hãy nhờ đến sự trợ giúp của kỹ thuật viên chuyên nghiệp.
Việc đấu dây đúng là vô cùng quan trọng, không chỉ giúp mạch điều tốc hoạt động ổn định mà còn bảo vệ các linh kiện đắt tiền khác như động cơ và ắc quy khỏi hư hỏng do chập điện hoặc sai đấu nối.
Có thể bạn quan tâm: Giải Mã Giấc Mơ Thấy Xe Đạp: Điềm Báo Tốt Xấu Và Con Số May Mắn
Khắc phục sự cố thường gặp với mạch điều tốc xe đạp điện
Khi xe đạp điện gặp trục trặc liên quan đến mạch điều tốc, việc áp dụng các bước khắc phục sự cố cơ bản có thể giúp bạn giải quyết vấn đề một cách hiệu quả.
Khi xe không nhận tay ga
Nếu xe không phản ứng khi bạn vặn tay ga, trước tiên hãy kiểm tra kết nối của dây tay ga với mạch điều tốc. Đảm bảo dây không bị lỏng hoặc đứt. Tiếp theo, sử dụng đồng hồ đo để kiểm tra xem tay ga có xuất ra tín hiệu điện áp khi vặn hay không. Nếu tay ga hoạt động bình thường nhưng mạch vẫn không nhận tín hiệu, có thể mạch điều tốc đã bị lỗi.
Cách khắc phục tình trạng xe giật, không ổn định khi tăng tốc
Tình trạng xe giật cục hoặc tăng tốc không ổn định thường xuất phát từ việc mạch điều tốc cung cấp dòng điện không đều cho động cơ. Hãy kiểm tra các kết nối dây nguồn và dây động cơ, đảm bảo chúng chắc chắn. Nếu vấn đề vẫn tiếp diễn, mạch điều tốc có thể bị hỏng các linh kiện công suất như MOSFET, cần được kiểm tra sâu hơn hoặc thay thế.
Có thể bạn quan tâm: Mơ Thấy Đi Xe Đạp Đánh Con Gì? Giải Mã Giấc Mơ & Số May Mắn
Xử lý khi mạch điều tốc bị nóng bất thường
Nếu mạch điều tốc nóng lên quá mức, đây là dấu hiệu cảnh báo nguy hiểm. Nguyên nhân có thể do hoạt động quá tải, chập mạch bên trong, hoặc các linh kiện không tản nhiệt tốt. Hãy tắt xe ngay lập tức và để mạch nguội. Sau đó, kiểm tra xem có vật cản nào che kín tản nhiệt của mạch không, đồng thời kiểm tra xem động cơ có bị kẹt hoặc hoạt động quá sức hay không. Nếu mạch tiếp tục nóng sau khi khắc phục các yếu tố trên, khả năng cao mạch đã bị lỗi và cần được sửa chữa hoặc thay thế.
Các bước xử lý khi xe không cấp điện cho động cơ
Khi xe không cấp điện cho động cơ, hãy bắt đầu bằng việc kiểm tra nguồn điện từ ắc quy, đảm bảo ắc quy còn đủ dung lượng và kết nối tốt với mạch điều tốc. Tiếp theo, kiểm tra các dây kết nối chính từ mạch điều tốc đến động cơ. Nếu tất cả các kết nối đều ổn định và ắc quy đủ điện, vấn đề có thể nằm ở mạch điều tốc hoặc chính động cơ. Việc kiểm tra sâu hơn bằng đồng hồ đo là cần thiết để xác định nguyên nhân.
Khi nào nên thay mới mạch điều tốc xe đạp điện?
Có những tiêu chí rõ ràng giúp bạn xác định khi nào mạch điều tốc đã không còn khả năng sửa chữa và cần được thay thế.
Tiêu chí xác định mạch điều tốc đã không còn khả năng sửa chữa:
Hư hỏng vật lý nghiêm trọng: Các linh kiện quan trọng như vi điều khiển, MOSFET bị cháy nổ, nứt vỡ bo mạch hoặc ăn mòn nặng.
Sửa chữa tốn kém: Chi phí sửa chữa hoặc thay thế các linh kiện nhỏ lẻ có thể cao hơn hoặc gần bằng giá trị của một mạch điều tốc mới.
Mất chức năng cốt lõi: Mạch không còn khả năng điều khiển động cơ, không nhận tín hiệu, hoặc hoạt động sai lệch nghiêm trọng dù đã qua nhiều lần sửa chữa.
Dấu hiệu xuống cấp theo thời gian: Các linh kiện cũ kỹ, chất lượng giảm sút dẫn đến hiệu suất hoạt động kém, không đáp ứng được nhu cầu sử dụng.
Lợi ích của việc thay thế bằng mạch điều tốc mới, phù hợp:
Việc thay thế bằng một mạch điều tốc mới, tương thích với xe sẽ mang lại nhiều lợi ích. Đầu tiên, nó đảm bảo xe hoạt động ổn định, êm ái và mạnh mẽ trở lại. Thứ hai, một mạch điều tốc mới thường có công nghệ tiên tiến hơn, giúp tối ưu hóa hiệu suất sử dụng năng lượng, kéo dài quãng đường di chuyển. Quan trọng hơn, nó giúp bạn an tâm hơn khi vận hành xe, giảm thiểu rủi ro gặp sự cố trên đường.
Tiêu chí chọn mua mạch điều tốc xe đạp điện thay thế
Việc lựa chọn một mạch điều tốc thay thế phù hợp là yếu tố quan trọng để đảm bảo xe hoạt động tốt và bền bỉ.
Các yếu tố cần xem xét khi chọn mua:
Điện áp (V): Phải hoàn toàn tương thích với hệ thống điện áp của xe (ví dụ: 36V, 48V). Chọn sai điện áp có thể gây cháy mạch hoặc làm hỏng động cơ.
Công suất (W): Nên chọn mạch có công suất tương đương hoặc cao hơn một chút so với mạch cũ để đảm bảo hiệu suất. Tuy nhiên, cần lưu ý công suất động cơ và ắc quy có thể đáp ứng được hay không.
Loại động cơ: Phải chọn đúng loại mạch cho động cơ có chổi than (brushed) hoặc không chổi than (brushless). Đây là yêu cầu bắt buộc.
Thương hiệu và chất lượng: Ưu tiên các thương hiệu uy tín, có chế độ bảo hành rõ ràng để đảm bảo chất lượng sản phẩm.
Tính năng bổ sung: Một số mạch có thể có các tính năng như kết nối Bluetooth, hỗ trợ sạc nhanh, hoặc khả năng tùy chỉnh thông số qua ứng dụng.
Nơi mua mạch điều tốc uy tín:
Bạn nên tìm mua mạch điều tốc tại các cửa hàng sửa chữa xe đạp điện chuyên nghiệp, các nhà cung cấp linh kiện xe điện có tiếng hoặc các sàn thương mại điện tử lớn có chính sách đổi trả rõ ràng. Luôn yêu cầu cung cấp hóa đơn, phiếu bảo hành để có thể hỗ trợ tốt nhất khi cần.
