Việc hiểu rõ sơ đồ đấu dây xe đạp điện là chìa khóa để bạn có thể tự mình khắc phục các sự cố nhỏ, nâng cấp hệ thống hoặc đơn giản là nắm vững cách hoạt động của “xế yêu”. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, dễ hiểu về nguyên lý hoạt động và cách đấu nối từng bộ phận trên xe đạp điện, giúp bạn tự tin hơn khi làm việc với hệ thống điện phức tạp này.
Chúng ta sẽ đi từ những khái niệm cơ bản nhất về cách các thành phần tương tác với nhau, sau đó đi sâu vào từng bộ phận chính như bộ điều tốc, tay ga, động cơ, ắc quy, và các cảm biến khác. Cuối cùng, bài viết sẽ hướng dẫn từng bước cụ thể để đấu nối, cũng như cách nhận biết và khắc phục các lỗi thường gặp, đảm bảo hệ thống điện xe đạp điện của bạn luôn hoạt động ổn định.
Tìm hiểu nguyên lý hoạt động cơ bản của xe đạp điện
Nguyên lý hoạt động của xe đạp điện xoay quanh sự phối hợp nhịp nhàng giữa các bộ phận điện tử cốt lõi, được điều khiển bởi bộ điều tốc (IC). Bộ điều tốc đóng vai trò như bộ não của hệ thống, nhận tín hiệu từ tay ga, cảm biến và các bộ phận khác để điều chỉnh lượng năng lượng từ ắc quy cấp cho động cơ, từ đó quyết định tốc độ và sức mạnh của xe.
Cụ thể, khi bạn vặn tay ga, một tín hiệu điện áp sẽ được gửi đến bộ điều tốc. Bộ điều tốc sẽ phân tích tín hiệu này và ra lệnh cho động cơ hoạt động với công suất tương ứng. Đồng thời, các cảm biến như cảm biến phanh hoặc cảm biến hỗ trợ đạp (PAS) cũng gửi tín hiệu về bộ điều tốc để điều chỉnh hoạt động của động cơ theo tình huống thực tế, ví dụ như ngắt nguồn khi bạn bóp phanh hoặc tăng cường hỗ trợ khi bạn đạp. Năng lượng cho toàn bộ hệ thống này được cung cấp bởi ắc quy (hoặc pin Lithium).
Các thành phần chính cần biết trong sơ đồ đấu dây xe đạp điện
Để hiểu rõ sơ đồ đấu dây, việc nhận diện và nắm vững chức năng của từng thành phần là vô cùng quan trọng. Mỗi bộ phận đều có những loại dây tín hiệu riêng biệt, và việc kết nối chúng đúng cách sẽ quyết định đến hoạt động của toàn bộ xe. Dưới đây là các thành phần chính bạn cần biết:
Bộ điều tốc (IC)

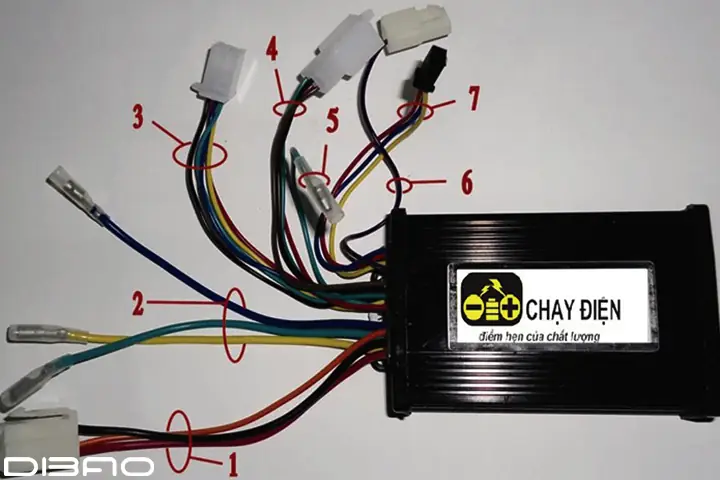

Bộ điều tốc (Controller) là trung tâm điều khiển của xe đạp điện, chịu trách nhiệm quản lý dòng điện và xử lý các tín hiệu từ mọi bộ phận khác. Chức năng chính của nó là điều khiển động cơ hoạt động dựa trên lệnh từ tay ga và các cảm biến.

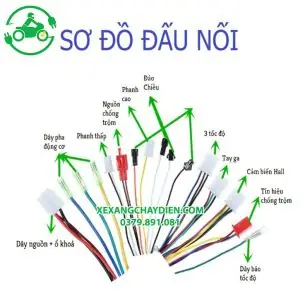

Các loại dây tín hiệu thường gặp trên bộ điều tốc bao gồm:
Dây nguồn chính: Thường là hai dây có tiết diện lớn, màu đỏ (dương +) và đen (âm -), kết nối trực tiếp với ắc quy để cung cấp năng lượng cho bộ điều tốc và các bộ phận khác.
Dây động cơ: Thường có 3 dây pha (cho động cơ không chổi than) hoặc nhiều dây hơn nếu có cảm biến Hall. Các dây này mang dòng điện đến từng cuộn dây trong động cơ để tạo ra lực quay.
Dây tay ga: Truyền tín hiệu về tốc độ mong muốn từ tay ga đến bộ điều tốc.
Dây phanh: Các dây từ tay phanh có cảm biến, dùng để ngắt nguồn điện cấp cho động cơ khi người lái bóp phanh.
Dây đèn: Kết nối với hệ thống chiếu sáng (đèn trước, đèn sau, đèn xi nhan) để nhận nguồn điện hoặc điều khiển bật/tắt đèn.
Dây cảm biến: Bao gồm dây từ cảm biến hỗ trợ đạp (PAS), cảm biến tốc độ (nếu có), cảm biến chân chống (nếu có)… để cung cấp thông tin cho bộ điều tốc.
Có thể bạn quan tâm: Pin Xe Đạp Điện Nhật Bãi: Hướng Dẫn Chọn Mua & Sử Dụng Pin Hàng Nhật Nội Địa
Mỗi màu dây trên bộ điều tốc thường có ý nghĩa và chức năng cụ thể, tuy nhiên, có thể có sự khác biệt giữa các nhà sản xuất. Việc tham khảo sơ đồ đấu dây đi kèm với bộ điều tốc hoặc xe là rất cần thiết.
Tay ga
Tay ga là bộ phận giúp người lái điều chỉnh tốc độ của xe. Cấu tạo phổ biến của tay ga xe đạp điện bao gồm 3 dây:
Dây nguồn (thường màu đỏ): Cấp điện áp hoạt động cho tay ga.
Dây tín hiệu (thường màu xanh lá hoặc trắng): Truyền tín hiệu điện áp thay đổi tương ứng với mức độ vặn ga về bộ điều tốc.
Dây đất (thường màu đen): Là dây chung của mạch.
Khi đấu nối, bạn cần xác định đúng 3 dây này trên tay ga và kết nối chúng với cổng tương ứng trên bộ điều tốc theo sơ đồ. Việc đấu sai có thể khiến tay ga không hoạt động hoặc hoạt động sai lệch.
Động cơ
Động cơ là bộ phận tạo ra lực đẩy cho xe. Các loại động cơ xe đạp điện phổ biến hiện nay là động cơ không chổi than (brushless motor), thường có 3 dây pha chính và có thể thêm 3-5 dây cảm biến Hall (nếu có).
- Dây pha động cơ: Thường có 3 dây (ví dụ: vàng, xanh lá, xanh dương), mỗi dây kết nối với một cuộn dây trong động cơ. Thứ tự đấu nối chính xác của các dây pha này với bộ điều tốc là quan trọng để động cơ quay đúng chiều và hoạt động mượt mà.
- Dây cảm biến động cơ (dây Hall): Nếu động cơ có cảm biến Hall, sẽ có thêm 3-5 dây (thường có màu sắc như vàng, xanh lá, xanh dương, đen, đỏ) để cung cấp thông tin về vị trí của rotor cho bộ điều tốc, giúp điều chỉnh thời điểm kích hoạt các cuộn dây pha chính xác hơn.
Cách xác định dây pha động cơ thường dựa vào thông số kỹ thuật của động cơ hoặc thử nghiệm với đồng hồ đo điện áp, nhưng cách an toàn nhất là tham khảo sơ đồ đấu dây đi kèm.
Ắc quy (hoặc Pin Lithium)
Ắc quy (thường là ắc quy axit-chì) hoặc pin Lithium đóng vai trò là nguồn năng lượng chính cho toàn bộ hệ thống xe đạp điện. Điện áp hoạt động phổ biến của xe đạp điện là 36V, 48V, 60V hoặc cao hơn, tùy thuộc vào cấu hình của ắc quy.
Có thể bạn quan tâm: Pin Lithium Xe Đạp Điện 48V: Chọn Lựa Thông Minh Cho Xe & Hành Trình
Để đạt được điện áp mong muốn, các bình ắc quy riêng lẻ sẽ được đấu nối với nhau theo hai cách:
Nối tiếp: Nối cực dương của bình này với cực âm của bình kia để tăng điện áp. Ví dụ, đấu nối tiếp 4 bình ắc quy 12V sẽ cho ra điện áp 48V.
Song song: Nối các cực dương với nhau và các cực âm với nhau để tăng dung lượng (Ah), giữ nguyên điện áp.
Hướng dẫn cách đấu bình ắc quy xe điện an toàn (48V và các cấu hình phổ biến khác):
1. Ngắt kết nối hoàn toàn: Luôn đảm bảo tất cả các kết nối điện đã được ngắt hoàn toàn trước khi bắt đầu đấu nối.
2. Kiểm tra điện áp: Sử dụng đồng hồ đo điện áp để kiểm tra điện áp của từng bình ắc quy, đảm bảo chúng đồng đều hoặc chênh lệch không quá nhiều.
3. Đấu nối nối tiếp: Nối cực dương (+) của bình thứ nhất với cực âm (-) của bình thứ hai, cực dương (+) của bình thứ hai với cực âm (-) của bình thứ ba, và cứ tiếp tục như vậy cho đến bình cuối cùng.
4. Kết nối nguồn ra: Cực âm (-) của bình đầu tiên và cực dương (+) của bình cuối cùng sẽ là hai đầu ra chính cung cấp điện cho hệ thống xe.
5. Đảm bảo chắc chắn và cách điện: Sử dụng các đầu nối chất lượng, siết chặt các mối nối và sử dụng băng dính điện hoặc ống co nhiệt để cách điện an toàn, tránh chập điện.
Phanh (tay phanh có dây cảm biến)
Nhiều xe đạp điện hiện đại được trang bị tay phanh có tích hợp cảm biến. Chức năng của cảm biến này là gửi tín hiệu đến bộ điều tốc để ngay lập tức ngắt nguồn điện cấp cho động cơ khi người lái bóp phanh. Điều này giúp tăng cường an toàn khi vận hành, đặc biệt là ở tốc độ cao hoặc khi cần dừng gấp.
Cách đấu dây phanh với IC: Tay phanh có cảm biến thường có 2 dây. Bạn chỉ cần xác định đúng cổng tín hiệu phanh trên bộ điều tốc và kết nối hai dây này vào đó. Một số bộ điều tốc có thể có hai cổng cho phanh trước và phanh sau.
Cảm biến hỗ trợ đạp (PAS)
Cảm biến hỗ trợ đạp (Pedal Assist Sensor – PAS) là một bộ phận quan trọng giúp xe đạp điện hoạt động theo cơ chế hỗ trợ lực đạp. Khi bạn đạp, PAS sẽ nhận biết chuyển động và gửi tín hiệu đến bộ điều tốc để động cơ hỗ trợ lực đạp với mức độ tương ứng.
Cách nhận diện và đấu nối PAS: Cảm biến PAS thường được gắn quanh trục giữa của bàn đạp. Nó có thể có từ 3 đến 5 dây. Bạn cần xác định dây nguồn, dây tín hiệu và dây đất của PAS, sau đó kết nối chúng với cổng tương ứng trên bộ điều tốc.
Hệ thống đèn
Có thể bạn quan tâm: Phụ Tùng Xe Đạp Thống Nhất Chính Hãng: Mua Ở Đâu, Loại Nào Tốt?
Hệ thống đèn trên xe đạp điện bao gồm đèn trước, đèn sau và có thể có cả đèn xi nhan. Các đèn này cần được kết nối với nguồn điện để hoạt động.
Đấu nối đèn trước, đèn sau, đèn xi nhan (nếu có):
Đèn thường có hai dây: một dây dương (+) và một dây âm (-).
Dây dương của đèn sẽ được kết nối với nguồn điện ra từ bộ điều tốc (thường có ký hiệu “LIGHT” hoặc biểu tượng bóng đèn) hoặc trực tiếp từ ắc quy qua công tắc bật/tắt.
Dây âm của đèn sẽ được nối với dây âm chung của hệ thống (Ground).
Đối với đèn xi nhan, cần đấu nối thêm với bộ điều khiển xi nhan để tạo hiệu ứng nhấp nháy.
Hướng dẫn chi tiết cách đấu dây cho từng bộ phận

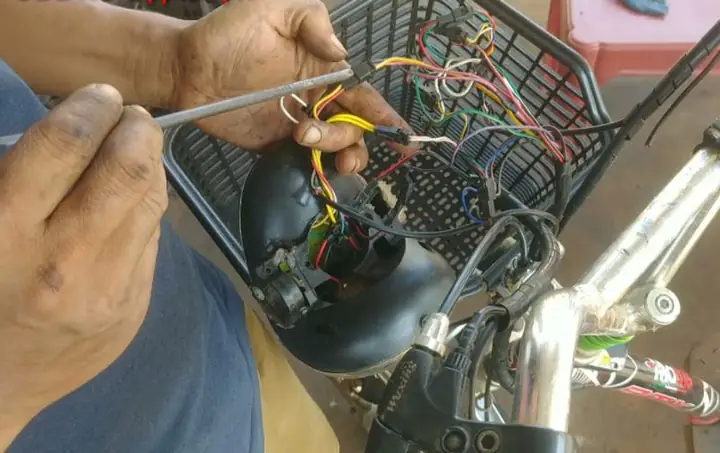

Việc thực hiện đấu dây xe đạp điện đòi hỏi sự cẩn thận và tuân thủ quy trình để đảm bảo an toàn và hiệu quả hoạt động. Dưới đây là các bước chi tiết để bạn có thể tự tin thực hiện:
Bước 1: Chuẩn bị và an toàn
Trước khi bắt đầu bất kỳ thao tác đấu nối nào, việc đảm bảo an toàn là ưu tiên hàng đầu.
- Ngắt kết nối ắc quy trước khi thao tác: Đây là bước quan trọng nhất để tránh nguy cơ chập điện và hư hỏng các bộ phận. Luôn ngắt kết nối cực âm (-) của ắc quy trước.
- Chuẩn bị dụng cụ cần thiết: Bạn sẽ cần các dụng cụ cơ bản như kìm (kìm cắt, kìm tuốt dây), băng dính điện chất lượng tốt, tua vít, và quan trọng nhất là một chiếc đồng hồ đo điện áp (VOM/multimeter) để kiểm tra.
- Tìm hiểu sơ đồ cụ thể của dòng xe đang sử dụng (nếu có): Mỗi dòng xe hoặc bộ điều tốc có thể có sơ đồ đấu dây riêng biệt. Việc tìm hiểu và tham khảo sơ đồ này sẽ giúp bạn thực hiện chính xác hơn.
Bước 2: Đấu nối bộ điều tốc (IC)
Bộ điều tốc là trái tim của hệ thống, vì vậy việc đấu nối chính xác là cực kỳ quan trọng.
- Nối dây nguồn chính từ ắc quy vào IC (dây đỏ/đen): Kết nối dây dương (+) từ ắc quy (thường là dây đỏ) vào cổng nguồn dương trên IC, và dây âm (-) từ ắc quy (thường là dây đen) vào cổng nguồn âm trên IC. Đảm bảo các mối nối chắc chắn và cách điện tốt.
- Nối các dây pha động cơ với IC: Đấu 3 dây pha từ động cơ (ví dụ: vàng, xanh lá, xanh dương) vào các cổng tương ứng trên IC. Nếu động cơ có dây cảm biến Hall, hãy nối chúng vào cổng cảm biến trên IC.
- Nối dây tay ga vào IC: Kết nối dây tín hiệu, dây nguồn và dây đất của tay ga vào các cổng tương ứng trên IC.
- Nối dây phanh vào IC (nếu có): Kết nối các dây từ tay phanh có cảm biến vào cổng tín hiệu phanh trên IC.
- Nối dây đèn, xi nhan (nếu có): Kết nối dây nguồn cho đèn và xi nhan vào cổng điều khiển đèn trên IC.
- Nối dây cảm biến PAS (nếu có): Kết nối các dây từ cảm biến hỗ trợ đạp vào cổng PAS trên IC.
Bước 3: Đấu nối tay ga
Có thể bạn quan tâm: Phạt Nồng Độ Cồn Xe Đạp Điện: Mức Phạt, Quy Định Mới Nhất 2026 & Lỗi Thường Gặp
Sau khi đấu nối vào IC, tay ga cần được kết nối chính xác để truyền tín hiệu về tốc độ.
- Xác định đúng 3 dây (đỏ, đen, xanh lá/trắng): Dựa vào màu sắc hoặc sử dụng đồng hồ đo điện áp để xác định dây nguồn (+), dây đất (-) và dây tín hiệu.
- Đấu vào cổng tương ứng trên IC: Nối dây nguồn tay ga với cổng nguồn tay ga trên IC, dây đất với cổng đất, và dây tín hiệu với cổng tín hiệu tay ga.
Bước 4: Đấu nối động cơ
Việc đấu nối động cơ đúng cách sẽ đảm bảo động cơ hoạt động mượt mà và hiệu quả.
- Đấu 3 dây pha động cơ vào IC theo đúng thứ tự: Nối 3 dây pha của động cơ với 3 cổng pha tương ứng trên IC. Nếu động cơ quay sai chiều, bạn có thể thử hoán đổi vị trí của hai trong ba dây pha này.
- Đấu dây cảm biến động cơ (nếu có): Kết nối các dây cảm biến Hall từ động cơ với các cổng cảm biến Hall trên IC theo đúng thứ tự màu sắc nếu có sơ đồ.
Bước 5: Đấu nối ắc quy
Đấu nối ắc quy là bước cuối cùng để cung cấp năng lượng cho toàn bộ hệ thống.
- Kiểm tra điện áp từng bình: Đảm bảo điện áp của các bình ắc quy đồng đều trước khi đấu nối, tránh làm hư hại bình.
- Đấu nối các bình theo đúng cấu hình (ví dụ 4 bình 12V nối tiếp thành 48V): Thực hiện đấu nối nối tiếp theo đúng sơ đồ để đạt được điện áp mong muốn.
- Đảm bảo các mối nối chắc chắn và cách điện an toàn: Sử dụng đầu nối chất lượng và băng dính điện để bảo vệ các mối nối khỏi bị chập hoặc ăn mòn.
Bước 6: Đấu nối các bộ phận khác
Sau khi các bộ phận chính đã được kết nối, tiến hành đấu nối các bộ phận phụ trợ.
- Tay phanh, đèn, còi, xi nhan: Kết nối các dây tín hiệu hoặc dây nguồn của các bộ phận này với các cổng tương ứng trên bộ điều tốc hoặc trực tiếp với ắc quy thông qua công tắc điều khiển.
Các lỗi thường gặp khi đấu dây xe đạp điện và cách khắc phục
Trong quá trình đấu dây xe đạp điện, việc gặp phải các lỗi là điều không tránh khỏi. Tuy nhiên, với kiến thức cơ bản và công cụ phù hợp, hầu hết các lỗi này đều có thể được chẩn đoán và khắc phục.
- Xe không hoạt động sau khi đấu: Nguyên nhân phổ biến nhất là do ngắt kết nối ắc quy chưa hoàn toàn hoặc đấu sai dây nguồn chính giữa ắc quy và bộ điều tốc. Kiểm tra lại kết nối ắc quy và các cầu chì (nếu có).
- Tay ga không ăn hoặc hoạt động chập chờn: Lỗi này thường do đấu sai dây tay ga vào IC, dây tín hiệu bị hỏng, hoặc tay ga bị lỗi. Sử dụng đồng hồ đo điện áp để kiểm tra tín hiệu từ tay ga khi vặn.
- Động cơ chạy giật cục hoặc không chạy hết tốc độ: Có thể do đấu sai dây pha động cơ, dây cảm biến Hall bị lỗi hoặc lỏng, hoặc bộ điều tốc gặp vấn đề. Kiểm tra lại các mối nối dây pha và dây cảm biến.
- Bộ điều tốc bị nóng bất thường: Dấu hiệu này thường cho thấy có sự cố quá tải, chập điện bên trong bộ điều tốc hoặc động cơ, hoặc bộ điều tốc bị hỏng. Ngắt nguồn ngay lập tức và kiểm tra lại toàn bộ hệ thống.
- Đèn hoặc còi không hoạt động: Kiểm tra kết nối dây của đèn/còi với IC hoặc ắc quy, cũng như bóng đèn/còi có bị cháy hay không.
Hướng dẫn kiểm tra bằng đồng hồ đo điện áp:
Đồng hồ đo điện áp (VOM) là công cụ không thể thiếu. Bạn có thể dùng nó để:
Kiểm tra điện áp ắc quy.
Kiểm tra điện áp cấp cho tay ga, cảm biến.
Kiểm tra tín hiệu đầu ra từ tay ga khi vặn.
Kiểm tra thông mạch của các dây dẫn.
Xác định dây pha động cơ (thường bằng cách đo điện áp tương đối giữa các dây khi động cơ quay).
Sơ đồ đấu dây xe đạp điện theo điện áp phổ biến (48V, 60V) và các loại xe đặc thù
Việc hiểu rõ sơ đồ đấu dây cho các cấu hình điện áp phổ biến và các loại xe đặc thù sẽ giúp bạn áp dụng kiến thức một cách hiệu quả hơn. Các sơ đồ này thường có những điểm chung về nguyên lý nhưng có thể có sự khác biệt về số lượng bình ắc quy hoặc cách kết nối.
Ví dụ sơ đồ đấu dây cho xe đạp điện 48V
Một hệ thống xe đạp điện 48V phổ biến thường bao gồm một bộ điều tốc, một tay ga, một động cơ 48V, ắc quy 48V (có thể cấu thành từ 4 bình 12V nối tiếp), hệ thống đèn và phanh. Sơ đồ cơ bản sẽ liên kết các thành phần này theo nguyên tắc: ắc quy cấp nguồn cho bộ điều tốc, bộ điều tốc nhận tín hiệu từ tay ga và cảm biến để điều khiển động cơ, đồng thời cấp nguồn cho đèn.
Lưu ý khi đấu nối bình ắc quy xe điện an toàn
Tầm quan trọng của việc đấu nối đúng kỹ thuật để bảo vệ ắc quy và hệ thống điện là vô cùng lớn. Đấu nối sai có thể dẫn đến tình trạng sạc không đều, chai ắc quy nhanh, hoặc thậm chí gây chập điện, cháy nổ. Các kiểu đấu bình ắc quy phổ biến nhất là nối tiếp để tăng điện áp (ví dụ: 36V, 48V, 60V) hoặc song song để tăng dung lượng (tăng thời gian sử dụng). Luôn sử dụng dây dẫn có tiết diện phù hợp và đảm bảo các mối nối được cách điện an toàn.
Khi nào cần thay thế bộ điều khiển xe đạp điện và cách đấu nối bộ mới
Dấu hiệu nhận biết bộ điều khiển bị hỏng thường bao gồm xe không hoạt động, hoạt động chập chờn không rõ nguyên nhân, bộ điều tốc quá nóng, hoặc có mùi khét. Khi cần thay thế, quy trình bao gồm việc ngắt kết nối ắc quy, tháo bộ điều khiển cũ, và đấu nối bộ điều khiển mới theo đúng sơ đồ đấu dây. Quan trọng là phải đấu nối chính xác các dây tín hiệu như dây nguồn, dây động cơ, dây tay ga, dây phanh, dây đèn và dây cảm biến để bộ điều khiển mới hoạt động hiệu quả.
Mẹo để hệ thống điện xe đạp điện hoạt động bền bỉ và hiệu quả
Để hệ thống điện xe đạp điện của bạn luôn hoạt động ổn định và bền bỉ, hãy chú trọng đến việc bảo vệ các mối nối dây khỏi ẩm ướt và oxy hóa bằng cách sử dụng băng dính điện hoặc ống co nhiệt. Giữ cho các bộ phận điện tử sạch sẽ, khô ráo và tránh tiếp xúc với nước là điều cần thiết. Ngoài ra, việc sử dụng và sạc ắc quy/pin đúng cách theo khuyến cáo của nhà sản xuất, tránh để cạn kiệt hoàn toàn hoặc sạc quá tải sẽ giúp kéo dài tuổi thọ của pin và đảm bảo hiệu suất hoạt động tối ưu cho hệ thống điện.
