Sửa bộ sạc xe đạp điện tại nhà cần thực hiện theo quy trình 6 bước: xả tụ và tháo vỏ an toàn, kiểm tra dây nguồn–đầu ra, chẩn đoán khối nguồn–biến tần, sửa khối đầu ra–phản hồi, kiểm tra mạch đèn báo và nạp thử. Kết quả cuối cùng là xác định chính xác nguyên nhân, thay linh kiện đúng thông số và kiểm tra điện áp, dòng sạc, điểm ngắt sạc cùng nhiệt độ hoạt động.
Bài viết tập trung vào 5 lỗi phổ biến nhất, từ lỗi “chết yểu”, đèn báo sai quy trình, điện áp ra thiếu đến quá nóng, cháy mùi hoặc ẩm oxy hóa. Bên cạnh đó, bạn sẽ hiểu cách phân tích từng khối của mạch SMPS để tránh thay linh kiện theo phỏng đoán.
Bộ sạc có mạch nguồn xung và tụ hóa có thể giữ điện áp nguy hiểm sau khi rút phích. Nếu không có kinh nghiệm đo điện, xả tụ hoặc kiểm tra mạch nguồn 220V, nên dừng ở bước kiểm tra bên ngoài và giao cho thợ kỹ thuật.
Cần chuẩn bị dụng cụ và thiết bị bảo hộ gì trước khi sửa bộ sạc xe đạp điện?
Để chuẩn bị sửa bộ sạc, cần có multimeter, bộ tuýp vít, thiết bị hàn, kìm và dây test; đồng thời phải có găng cách điện, kính bảo hộ và nơi làm việc khô ráo. Dụng cụ chỉ giúp thao tác thuận lợi hơn, còn điện áp nguy hiểm vẫn phải được xử lý đúng quy trình.
Bộ công cụ tối thiểu gồm:
- Multimeter có các chức năng đo điện áp AC/DC, điện trở, tụ và chế độ diode. Nếu có thêm chức năng đo ESR, bạn có thể kiểm tra chất lượng tụ hóa.
- Set tuýp vít thích hợp, ưu tiên loại có tay cách điện.
- Bàn hàn, hàn, chất trợ hàn và kìm nhặt hàn nếu có. Keo dán epoxy chỉ nên dùng để cố định linh kiện hoặc tăng độ chắc cho dây, không dùng để che vùng có thể nóng.
- Kìm cắt, kìm bóp, dao khắc hoặc công cụ nhỏ để xử lý chân linh kiện và dây nối.
- Dây test còn nguyên vỏ, đầu kẹp chắc chắn. Dây đo hở có thể tạo số liệu sai hoặc đóng mạch ngoài ý muốn.
- Khăn hoặc tấm phủ cách điện, chống tĩnh nếu có.
Thiết bị bảo hộ cần có găng tay cách điện, kính bảo hộ và quần áo kín tay. Nếu có chăn cách điện hoặc tấm chống tĩnh, bạn có thể dùng để bảo vệ linh kiện nhạy cảm, nhưng không phủ lên thiết bị khi mạch đang nóng.
Nơi làm việc cần khô ráo, thoáng mát, có ánh sáng tốt và cách xa giấy, vải, dung môi hoặc vật dễ cháy. Pin xe, bình xăng và nguồn nhiên liệu cũng không nên đặt gần khu vực hàn. Tốt nhất, hãy dùng mặt bàn chống cháy, thùng chứa linh kiện riêng và chụp ảnh vị trí dây trước khi tháo.
Nhận biết 5 lỗi phổ biến nhất của bộ sạc xe đạp điện qua biểu hiện bên ngoài?
Có 5 nhóm lỗi phổ biến gồm không phản ứng, đèn báo sai trạng thái, điện áp ra thiếu, quá nóng hoặc có mùi cháy, và bị ẩm oxy hóa. Các nhóm này được phân biệt qua đèn báo, nhiệt độ, âm thanh, mùi và điện áp đầu ra.
Trước khi mở máy, hãy kiểm tra bộ sạc với ổ cắm đã biết hoạt động, quan sát cả dây nguồn lẫn đầu nối vào xe. Tuy nhiên, một số nguyên nhân như tụ hóa hỏng, IC PWM chết hoặc mạch phản hồi sai chỉ có thể xác định khi kiểm tra bên trong.
Lỗi 1: Cắm nguồn không lên đèn, cắm vào xe không nhận sạc (chết yểu)
“Chết yểu” là tình trạng bộ sạc không có bất kỳ phản hồi nào: đèn không sáng, không có tiếng hoạt động, đầu ra không có điện áp và thân sạc không ấm.
Trước tiên, hãy thử một ổ cắm khác và kiểm tra xem đầu cắm có bị lỏng, cháy đen, nứt hoặc nóng bất thường không. Nếu có mùi cháy hoặc dấu hiệu cháy từ bên trong, không nên tiếp tục cắm điện.
Các nguyên nhân phổ biến gồm:
- Dây nguồn đứt hoặc hở tại chỗ uốn, đầu cắm.
- Ổ cắm, công tắc hoặc “hô” bảo vệ bị hỏng.
- Tụ hóa vào bị ngắn mạch.
- Cầu diode, MOSFET hoặc IC PWM bị hỏng.
- Dây đầu ra hoặc mạch nhận biết pin bị đứt.
Nếu bộ sạc vẫn “chết yểu” khi nguồn và pin đều đúng chuẩn, khả năng sự cố nằm bên trong mạch. Khi đó mới tiến hành mở vỏ theo quy trình xả tụ an toàn.

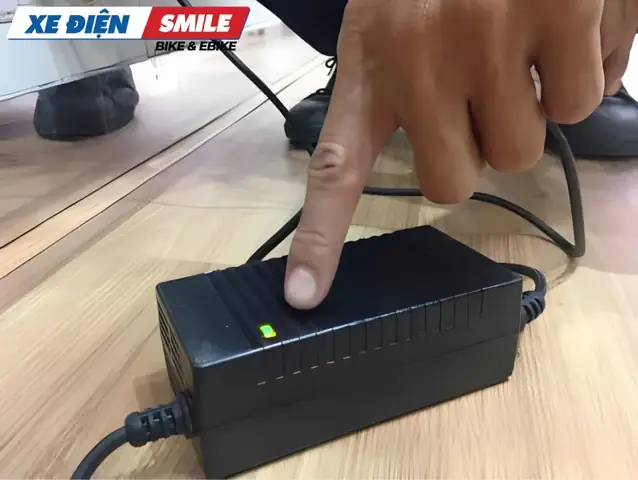

Lỗi 2: Chỉ báo đèn xanh (hoặc xanh nhấp nháy) nhưng không chuyển sang đỏ, không nạp điện
Hiện tượng này mang tính “bán tử”: bộ sạc vẫn có phản ứng nhưng không hoàn thành chu trình sạc, thường có điện áp ra bằng 0V hoặc rất thấp.
Màu đèn không có tính quy chuẩn giống nhau giữa các hãng. Một số sạc dùng xanh để báo đang sạc và đỏ khi đầy, trong khi số khác dùng màu khác. Vì vậy, cần đối chiếu hướng dẫn trên vỏ sạc thay vì chỉ dựa vào màu đèn.
Nguyên nhân có thể nằm ở mạch phát hiện pin, mạch so sánh điện áp, TL431, optocoupler hoặc chính pin/ắc quy. Pin quá xả cũng có thể làm sạc không khởi động vì dòng vào quá lớn hoặc BMS chưa cho phép.
Nếu sạc phản hồi bình thường trên một nguồn đúng thông số nhưng vẫn không sạc pin, bạn cần đo đầu ra và dòng sạc ở mức an toàn. Điều này giúp phân biệt lỗi bộ sạc với lỗi BMS, đầu nối hoặc pin.
Lỗi 3: Sạc báo đèn đỏ/xanh bình thường nhưng điện áp ra không đủ, sạc mãi không đầy, không tự ngắt
Khi đèn chuyển đổi đúng nhưng điện áp quá thấp, sạc có thể không đạt cấu hình cuối cùng. Đây là lỗi “sạc được một phần”, thường liên quan đến khối lọc đầu ra hoặc mạch điều khiển.
Có thể bạn quan tâm: Sửa Chữa Xe Đạp Điện Hà Nội: Danh Sách Địa Điểm Và Dịch Vụ Tại Nhà
Với xe 48V, điện áp quan sát trong lúc sạc chỉ khoảng 40–50V có thể là mức pin đang thấp, chưa đủ để kết luận sạc hỏng. Với hệ 60V, mức tương tự có thể rơi vào khoảng 50–55V. Muốn đánh giá sạc, phải đo cả điện áp rỗng, điện áp khi tải và điểm ngắt sạc.
Các nguyên nhân phổ biến gồm:
- Tụ hóa đầu ra bị khô hoặc ESR tăng cao.
- Diode chỉnh lưu đầu ra bị yếu, ngắn hoặc hở.
- Cuộn dây chock đầu ra bị chập, sai thông số.
- Mạch điều khiển ngắt sạc không lấy đúng tín hiệu phản hồi.
- Tụ lọc vào, MOSFET hoặc biến áp đã làm công suất sạc giảm.
Nếu pin không đầy dù bộ sạc vẫn chạy, không nên cắm sạc qua đêm. Việc tiếp tục nạp khi mạch không ngắt đúng có thể làm nóng pin và giảm tuổi thọ.
Lỗi 4: Cục sạc nóng bất thường, kêu tiếng “rít” hoặc “cạch cạch”, có mùi hôi/cháy
Quá nóng nhanh, tiếng rít kèm mùi nhựa hoặc keo cháy là dấu hiệu nghiêm trọng, có thể xuất phát từ MOSFET ngắn mạch, tụ hóa nổ hoặc biến áp chập lớp.
Ngay khi xuất hiện mùi cháy, khói hoặc nhiệt độ tăng nhanh, hãy ngắt nguồn. Không chạm tay vào thiết bị và không thử cắm lại để xác định lỗi.
Nguyên nhân thường gặp gồm:
- MOSFET hoặc IC driver bị ngắn mạch.
- Cuộn dây biến áp chập giữa các lớp.
- Tụ hóa bị ngắn hoặc ESR quá thấp gây dòng sóng lớn.
- Diode đầu ra chập mạch.
- Linh kiện bị thay sai thông số.
Tiếng biến áh tần số cao đôi khi xuất hiện nhẹ khi máy bắt đầu hoạt động, nhưng khi đi kèm nóng, rít lớn, giật đèn hoặc mùi hôi thì không còn là hiện tượng bình thường.
Lỗi 5: Sạc bị dính nước, ẩm mốc, chân cắm oxy hóa xanh/xám
Ẩm và oxy hóa có thể làm mạch chập, tăng điện trở tiếp xúc hoặc tạo đường rò rỉ mà bạn chỉ nhận biết sau khi mở vỏ.
Bên ngoài, hãy quan sát các vệt nước, lớp muối trắng, chân cắm xanh xám hoặc vỏ sạc có đốm ẩm. Nếu có nước chảy vào bên trong, tuyệt đối không cắm nguồn.
Bên trong mạch, oxy hóa thường tập trung ở chân cắm, tiếp điểm, chân tụ, transistor và các mối hàn tiếp xúc. Nguyên nhân có thể do mưa, nước mưa vào khoang sạc, điều kiện ẩm ướt kéo dài hoặc lỗ kín không tốt.
Cách xử lý là rút nguồn, tháo pin, làm khô hoàn toàn và làm sạch bằng phương tiện phù hợp. Cồn isopropyl chuyên dụng có thể hỗ trợ làm sạch mặt tiếp xúc, nhưng không nên sử dụng khi thiết bị chưa khô hoàn toàn.
Nguyên nhân gốc rễ khiến bộ sạc xe đạp điện hỏng hóc từ bên trong (phân tích theo mạch)?
Nguyên nhân gốc có thể được phân tích theo chuỗi nguồn vào, chỉnh lưu lọc, biến tần, chỉnh lưu đầu ra và phản hồi. Hiểu chức năng từng khối giúp biết vì sao sạc không có điện, điện áp thấp hoặc không ngắt.
Dòng năng lượng đi qua mạch theo thứ tự: nguồn AC → bảo vệ → cầu diode → tụ hóa vào → IC PWM và MOSFET → biến áp → chỉnh lưu đầu ra → bộ lọc → mạch phản hồi. Bên dưới đây là các khối cần chẩn đoán.
Khối nguồn vào & Bảo vệ: Hô, Varistor, NTC, Dây cắm, Công tắc
Khối nguồn vào thường hỏng do dây đứt, “hô” cắt mạch, công tắc tiếp xúc kém hoặc linh kiệc bảo vệ bị quá tải. Lỗi ở đây có thể làm toàn bộ bộ sạc mất phản hồi.
“Hô” là cách gọi thông dụng cho fuse, fuse nhiệt hoặc điện trở chịu nhiệm có chức năng giới hạn dòng. Linh kiện này có thể đứt khi có ngắn mạch phía sau.
Varistor thường hấp thụ xung quá độ từ lưới điện hoặc sét. Nó có thể cháy đứt hoặc chuyển sang trạng thái ngắn, khiến bảo vệ phía sau bị kích hoạt. NTC giới hạn dòng khởi động; nếu hỏng, bộ sạc có thể không lên hoặc không cấp đủ dòng.
Dây cắm và chân cắm thường nứt tại vị trí uốn gần đầu nối. Công tắc nguồn cần kiểm tra khả năng khép mạch ở cả hai vị trí, không chỉ quan sát bằng mắt.
Khối chỉnh lưu & Lọc vào: Cầu diode, Tụ hóa lớn (400V/450V)
Khối chỉnh lưu và lọc vào biến AC thành DC và cấp năng lượng cho tầng biến tần. Tụ hóa khô, cầu diode hỏng hoặc tụ ngắn mạch có thể làm sạc không khởi động.
Có thể bạn quan tâm: Sửa Bơm Xe Đạp Chân Bị Hỏng Hoặc Rò Khí: Hướng Dẫn Từng Bước Tại Nhà
Cầu diode có thể mở, ngắn hoặc bị nóng. Tụ hóa phồng vỏ, rò chảy, ESR tăng cao hoặc điện dung giảm khiến nguồn xung chịu tải kém, gợn sóng tăng và áp lực lên IC PWM.
“400V/450V” là điện áp chịu đánh giá của tụ, không có nghĩa điện áp thực tế luôn bằng 400V. Tuy nhiên, ngay cả khi hệ sạc dùng nguồn 220V, tụ vẫn có thể lưu điện áp cao nguy hiểm sau khi rút phích.
Tụ hóa bị khô thường làm hiệu suất giảm, sạc lâu đầy và IC nóng. Tụ ngắn mạch có thể làm “hô” đứt, dòng vào tăng vọt và kéo theo cháy chân làm việc.
Khối biến tần & Điều khiển (IC PWM: UC3842/3843/3844/3845, OB3350, LD7575… + MOSFET + Transformer)
Khối biến tần điều khiển việc tạo xung, tạo chuyển đổi năng lượng qua MOSFET và biến áp. IC PWM, MOSFET hoặc biến áp hỏng thường làm điện áp ra biến mất hoặc xuất hiện nhiễu nặng.
IC PWM có thể chết do VCC quá áp, dòng cung cấp không ổn định hoặc MOSFET ngắn mạch kéo sập điện áp nội bộ. MOSFET có thể bị thủng D–S, trong khi biến áp chập giữa các lớp thường không để lại dấu vết cháy rõ ràng.
Để kiểm tra IC PWM, cần biết chân nguồn, mass, tín hiệu phản hồi và tín hiệu xuất theo datasheet của đúng mã. IC trong danh sách có thể có sơ đồ chân khác nhau; không nên áp dụng một bảng chân chung cho mọi loại.
Tiếng rít có thể do biến áp bị chập từng lớp, tải công suất bất thường hoặc MOSFET bán dẫn bẬt dở. Nếu nhiều khối cùng hỏng, việc chỉ thay IC PWM thường không giải quyết được nguyên nhân gốc.
Khối chỉnh lưu & Lọc ra: Diode Schottky/Fast Recovery, Tụ hóa ra (Low ESR), Cuộn dây chock
Khối chỉnh lưu và lọc ra quyết định chất lượng điện áp cấp cho pin. Diode ngắn mạch, tụ ra khô hoặc cuộn chock bị chập thường gây sạc thiếu, gợn sóng lớn và nóng pin.
Diode Schottky hoặc Fast Recovery chuyển năng lượng từ biến áp thành DC một chiều. Ngắn mạch sẽ gây quá tải lớn ở biến áp và nhiều khả năng làm bộ sạc ngắt hoặc cháy. Mở mạch lại làm đầu ra gần như không có điện.
Tụ hóa đầu ra cần ESR thấp, ripple current phù hợp và điện dung đúng. Khi tụ khô, gợn sóng tăng, mạch phản hồi hoạt động không ổn định và dòng sạc có thể bị dao động.
Cuộn dây chock giúp lọc xung đầu ra. Dây có thể bị đứt, chập giữa các lớp hoặc bão hòa khi dòng tăng cao, khiến bộ sạc nóng và mất hiệu suất.
Khối phản hồi & Bảo vệ ra: TL431/KA431, Optocoupler (PC817), Mạch so sánh/ngắt sạc
Khối phản hồi điều chỉnh điện áp đầu ra và quyết định thời điểm ngắt sạc. Hỏng ở đây có thể khiến điện áp thấp, không có đầu ra hoặc thậm chí tăng quá mức cho phép.
Ở nhiều mạch, TL431/KA431 tạo điểm tham chiếu, còn optocoupler truyền tín hiệu từ phía đầu ra về phía điều khiển. Khi vòng phản hồi bị hở hoặc sai, bộ sạc có thể không điều chỉnh đúng công suất.
Mạch so sánh hoặc mạch ngắt sạc quyết định khi nào kết thúc sạc và có bảo vệ quá áp, quá dòng hay không. Một số bộ sạc không có đầy đủ các mạch bảo vệ này, vì vậy không thể mặc định chúng luôn tồn tại.
Nếu điện áp ra tăng bất thường, phải ngắt nguồn ngay và không kết nối vào pin. Đặc biệt với pin lithium-ion, điện áp vượt giới hạn có thể gây nóng, phồng hoặc mất an toàn.
Nguyên nhân ngoại nhân: Pin/Ắc quy chai, ngắn mạch nội bộ, xả sâu quá mức
Pin/ắc quy là tải và cũng tham gia vào mạch phản hồi, nên một pack hỏng có thể làm bộ sạc biểu hiện như bị hỏng. Điện áp nghỉ vẫn đúng không chứng minh pin còn khỏe.
Pin chai có thể có điện áp tăng rất nhanh sau khi bắt đầu sạc, thời gian sạc ngắn và năng lực thực tế thấp. Pin xả sâu hoặc BMS đang ở trạng thái khóa cũng khiến bộ sạc không khởi động.
Có thể bạn quan tâm: Cách Sửa Bộ Đề Xe Đạp Tại Nhà: Chỉnh Đề Sau, Đề Trước Và Thay Củ Đề
Để loại trừ nhanh, cần kiểm tra:
- Điện áp nghỉ của pin so với loại và tình trạng pin.
- Đầu nối có đúng cực, tiếp xúc tốt không.
- Bộ sạc có đúng điện áp, dòng và chuẩn pin không.
- Khi nối pin, dòng vào có giới hạn và điện áp tăng theo thứ tự hợp lý không.
Nếu dòng rất lớn khiến sạc nóng, cần nghi ngờ ngắn mạch nội bộ hoặc chọn sai loại pin. Ngược lại, dòng gần 0 trong khi bộ sạc vẫn có điện áp ra có thể do đầu nối hở, BMS ngắt hoặc mạch bảo vệ pin.
Quy trình sửa chữa bộ sạc xe đạp điện theo từng lỗi cụ thể (thực hành từng bước)?
Để sửa an toàn và tránh thay sai linh kiện, cần thực hiện 6 bước gồm xả tụ, kiểm tra dây và đầu nối, sửa nguồn–biến tần, sửa đầu ra–phản hồi, kiểm tra đèn và nạp thử. Mỗi bước phải hoàn tất trước khi chuyển sang bước tiếp theo.
Trước hết, hãy xác định mã sạc, loại pin và thông số ghi trên vỏ. Việc tháo các linh kiện ngẫu nhiên có thể làm khó tìm nguyên nhân hoặc làm hỏng mạch in.
Bước 1: Tháo vỏ, quan sát trực quan, XẢ TỤ HÓA VÀO (400V) AN TOÀN bằng đèn 60W hoặc điện trở 10Ω/50W
Bước này là ranh giới quan trọng nhất vì tụ hóa vẫn có thể giữ điện áp nguy hiểm sau khi rút nguồn. Không được xả tụ bằng cách đặt đèn 60W hoặc điện trở 10Ω/50W trực tiếp lên hai cực tụ; ở 400V, 10Ω tiêu tán 1.600W, vượt xa công suất 50W.
Thực hiện theo trình tự:
- Rút bộ sạc khỏi nguồn AC, tháo đầu nối pin và mọi tải. Chờ đủ lâo theo thông số linh kiện rồi mới tháo vỏ.
- Chụp ảnh vị trí dây, tháo theo thứ tự và tránh làm rách mạch in hoặc đứt dây nhỏ.
- Xác định tụ hóa vào và các điểm có thể lưu điện. Nhớ rằng 400V/450V là điện áp chịu của tụ, không phải mức điện áp thực tế.
- Nếu mạch có điện trở xả sạn, ưu tiên dùng điện trở này. Nếu không, dùng mạch xả chuyên dụng có điện trở công suất, cách điện và giá trị được thiết kế cho mạch.
- Dùng multimeter đủ hạng để xác nhận điện áp trên tụ, đầu ra chỉnh lưu và các cực pin đã giảm về gần 0V.
- Quan sát vết cháy, chân IC cháy đen, tụ phồng, keo chảy, biến áp biến dạng và dây bị nóng.
Đèn 60W hoặc điện trở 10Ω/50W chỉ có thể dùng nếu nằm trong một mạch xả đã được thiết kế đúng mục đích, không phải kết nối tùy tiện vào tụ. Tuyệt đối không dùng kìm hoặc dây để nối tắt tụ.
Dấu hiệu làm đúng: điện áp đo trên tụ ổn định gần 0V, không còn dòng giữ, mạch không có dấu hiệu cháy mới trước khi chạm vào linh kiện.
Bước 2: Kiểm tra và sửa lỗi dây nguồn, dây ra, chân cắm, công tắc, hô bảo vệ
Bước này tập trung vào các linh kiện nối tiếp bên ngoài, vì chỉ một dây đứt hoặc đầu nối oxy hóa cũng có thể làm bộ sạc không hoạt động.
Thực hiện như sau:
- Đo thông mạch dây nguồn, dây đầu ra và công tắc khi máy đã ngắt điện. Điện trở phải thấp và ổn định; chuông thông không phải lúc nào cũng chứng minh dây hoàn toàn tốt.
- Kiểm tra dây có đứt ở chỗ uốn gần đầu cắm, vỏ bị nứt hoặc lõi bị lộ.
- Kiểm tra “hô”: chuẩn bị tháo một đầu nếu cần, sau đó đo điện trở và so sánh với loại tương đương.
- Làm sạch chân cắm và tiếp điểm bị oxy hóa, sau đó làm khô hoàn toàn trước khi hàn lại.
- Kiểm tra vỏ đầu nối có siết chặt, khóa cơ học và bảo vệ ngay cả khi phải thay thế đầu cắm.
Khi hàn chân đầu cắm, cần cố định dây bằng lớp bảo vệ cơ học để hiện tượng uốn không làm đứt mối hàn. Không chỉ hàn lại bề mặt mà bỏ qua tình trạng dây cứng, xoắn hoặc chân nối bị rung.
Dấu hiệu làm đúng: dây có điện trở thấp, công tắc khép mạch, đầu nối sạch và chắc, không còn hiện tượng gián đoạn khi cọ nhẹ dây.
Bước 3: Kiểm tra và thay thế linh kiện khối nguồn & biến tần (Tụ hóa vào, Cầu diode, MOSFET, IC PWM, Biến áp)
Khối nguồn và biến tần chỉ nên sửa sau khi đã xả tụ và xác định rõ triệu chứng. Quy trình gồm kiểm tra từng linh kiện, thay đúng thông số rồi hàn lại với đúng cực.
Thực hiện theo các thao tác:
- Kiểm tra cầu diode: đo ở chế độ diode, so sánh hai chiều và nếu cần nhấc một chân để loại bỏ ảnh hưởng của mạch. Chỉ kết luận ngắn mạch khi kiểm tra ngoài mạch hoặc có xác nhận rõ.
- Kiểm tra tụ hóa vào: kiểm tra tụ phồng hoặc rò, đo điện dung và ESR nếu multimeter hỗ trợ. Khi thay, giữ đúng điện dung, điện áp chịu không thấp hơn, ripple current, kích thước và cực tính.
- Kiểm tra MOSFET: ở chế độ diode, điện trở D–S gần 0 ở cả hai chiều có thể nghi ngờ ngắn mạch. Kiểm tra trong mạch chỉ mang tính sơ bộ; cần nhấc một chân hoặc tháo hẳn linh kiện để xác nhận.
- Kiểm tra IC PWM: đo VCC so với GND và kiểm tra các chân phản hồi, xuất hoặc bù theo datasheet. Không có một thứ tự chân chung cho UC3842–UC3845, OB3350 hay LD7575.
- Kiểm tra biến áp: đo điện trở và sự liên tục của từng cuộn, kiểm tra ngắn giữa cuộn và lõi. Chập lớp bên trong vẫn có thể không thể hiện rõ bằng đồng hồ.
- Hàn thay: giữ khoảng cách chân, tránh nhiệt làm hỏng IC và chỉ hàn linh kiện đã xác định là hỏng hoặc có thông số không phù hợp.
Nếu biến áp chập lớp hoặc nhiều linh kiện cùng cháy, nên giao mạch cho thợ có thiết bị đo chuyên dụng. Thay MOSFET mới nhưng giữ nguyên tụ xuống hoặc IC không đúng mã chỉ có thể làm hỏng thêm.
Dấu hiệu làm đúng: không còn linh kiện ngắn, tụ thay đúng cực và thông số, mối hàn sạch, không có chân IC cháy đen.
Bước 4: Kiểm tra và thay thế linh kiện khối ra & phản hồi (Diode ra, Tụ ra Low ESR, TL431, Optocoupler, Cuộn chock)
Khối đầu ra và phản hồi cần được kiểm tra sau khi mạch nguồn–biến tần không còn lỗi ngắn mạch rõ ràng. Nếu sửa sai ở đây, bộ sạc có thể không có điện hoặc tạo điện áp không ổn định.
Thực hiện theo thứ tự:
- Kiểm tra diode đầu ra bằng chế độ diode, nhấc một chân nếu mạch song song gây sai số đo. Diode thay thế phải đúng loại, điện áp ngược, dòng chịu được và có cách tản nhiệt phù hợp.
- Kiểm tra tụ đầu ra, tìm chỗ khô, phồng hoặc thay đúng loại Low ESR chuyên dụng sạc. Giữ đúng điện dung; không tùy tiện tăng điện dung vì có thể làm mạch phản hồi hoạt động sai.
- Kiểm tra cuộn chock bằng điện trở, sự liên tục và dấu hiệu biến dạng hoặc cháy từng lớp.
- Xác định chân CATHODE, ANODE và REFERENCE của TL431/KA431 theo datasheet. Chế độ diode chỉ giúp sơ bộ vì linh kiện còn nằm trong mạch; nếu không rõ, cần nhấc một chân.
- Kiểm tra optocoupler ở cả phía LED lẫn phía transistor quang. Xác định cực LED và hướng collector–emitter; kết quả đo trong mạch cũng có thể bị ảnh hưởng bởi các nhánh song song.
- Thay linh kiện đúng mã hoặc thông số tương đương thực tế, sau đó kiểm tra lại toàn bộ mối hàn.
TL431 và optocoupler thường không thể kết luận chắc chắn chỉ bằng cách đo một giá trị trong mạch. Nếu nghi ngờ mạch điện tử bị rò, nên kiểm tra ngoài mạch hoặc thay thử theo nguyên lý hoạt động của máy.
Dấu hiệu làm đúng: diode không ngắn, tụ ra có ESR và ripple current phù hợp, cuộn chock liên tục, mạch phản hồi không bị ngắn hoặc hở.
Bước 5: Kiểm tra mạch đèn báo (LED xanh/đỏ, điện trở giới hạn, transistor điều khiển)
Có thể bạn quan tâm: Hướng Dẫn Quy Trình Sản Xuất Khung Xe Đạp Từ A-Z: Vật Liệu Và Công Nghệ Hiện Đại
Mạch đèn báo chỉ là mạch tín hiệu, nhưng hỏng trong mạch này có thể khiến người dùng kết luận sai rằng bộ sạc đã hoàn tất sạc.
Thực hiện các bước:
- Xác định LED, điện trở giới hạn và transistor điều khiển bằng cách truy vết mạch hoặc sơ đồ nếu có.
- Kiểm tra LED có bị đứt, đổi màu hoặc sai cực không. Không thay bằng cách nối tắt điện trở vì LED có thể bị hỏng.
- Đo nguồn cấp cho LED và tín hiệu điều khiển tại transistor khi máy hoạt động đúng cách.
- Nếu dùng S8050, S8550 hoặc transistor nhỏ, kiểm tra thứ tự chân theo mã cụ thể vì bố cục B–C–E có thể khác nhau.
- Khi thay transistor, cần chọn loại có điện áp, dòng và công suất tương ứng, đồng thời kiểm tra tổng trở kháng ghép.
- Đèn chuyển màu phải phù hợp với chuỗi hoạt động của sạc, không chỉ vì bản thân LED sáng.
Màu xanh và đỏ không phải tiêu chuẩn bắt buộc. Điều quan trọng là đèn phải phản ánh trạng thái thực tế của bộ sạc.
Dấu hiệu làm đúng: LED sáng với dòng giới hạn hợp lý, transistor không quá nóng và đèn chuyển trạng thái đúng với mạch điều khiển.
Bước 6: Nạp thử (Power on) có tải (bóng đèn 12V/24V hoặc điện trở công suất) trước khi lắp vỏ
Bộ sạc phải được kiểm tra tải thực tế, nhưng việc đặt giả tải ở đầu ra không làm cho phía nguồn AC mất nguy hiểm. Bóng đèn 12V/24V hoặc điện trở chỉ được dùng nếu điện áp, dòng và công suất chịu đủ lớn cho đầu ra.
Thực hiện theo các bước:
- Kiểm tra lại cực tụ, mối hàn, cách điện và tình trạng vỏ. Không để mạch nguồn tiếp xúc với vật dẫn hoặc tay trong khi đang cấp điện.
- Chuẩn bị bộ giả tải phù hợp. Bóng đèn 12V/24V chỉ nên dùng khi có ghi rõ chịu được mức điện áp và dòng của bộ sạc; không dùng để đốt cháy cầu chân bảo vệ.
- Dùng thiết bị cấp nguồn và giám sát phù hợp cho khu vực 220V. Nếu không có bàn thử, cách điện và cách đo an toàn, nên giao bước này cho thợ.
- Cấp nguồn trong thời gian ngắn, quan sát từ xa hiện tượng khói, tiếng nổ, tia lửa hoặc nóng quá mức. Nếu có bất thường, cắt nguồn ngay.
- Đo điện áp rỗng trước, sau đó đưa giả tại về tăng dần trong giới hạn an toàn. Đo điện áp có tải và dòng qua giả tải.
- Chỉ kết nối vào pin sau khi điện áp đầu ra, cực nối và điểm ngắt sạc đã được xác nhận phù hợp.
Không dùng ammeter mắc song song với đầu ra vì cách làm này gần như tạo ngắn mạch. Khi sử dụng clamp meter, kẹp một dây dẫn, không kẹp cả dây nguồn và dây về cùng lúc.
Dấu hiệu làm đúng: bộ sạc khởi động ổn định, điện áp rỗng đúng gần thông số, dòng có tải không vượt giới hạn, không khói và nhiệt độ nằm trong phạm vi cho phép.
Cách kiểm tra bộ sạc đã sửa xong có hoạt động chuẩn kỹ thuật không?
Để kết luận bộ sạc đã hoạt động chuẩn, cần kiểm tra 4 tiêu chí gồm điện áp ra rỗng, điểm ngắt sạc, dòng sạc và nhiệt độ theo thời gian. Chỉ một trong các phép đo đạt yêu cầu chưa đủ để nối sạc vào pin.
Nên dùng pin tương thích, bộ giả tải điều chỉnh hoặc battery simulator có đặc tính phù hợp để kiểm tra. Sau mỗi lần thay linh kiện phản hồi hoặc tụ đầu ra, cần kiểm tra lại từ đầu vì một thay đổi sai có thể khiến điện áp tăng nguy hiểm.
Kiểm tra điện áp ra rỗng (Open Circuit Voltage) so với tiêu chuẩn: ~54.6V (48V), ~58.8V (52V), ~67.2V (60V), ~73.5V (64V), ~84V (72V)
Điện áp ra rỗng phải gần giá trị thiết kế của bộ sạc, với dung sai tham khảo khoảng ±0.5V–1V. Bảng dưới đây áp dụng cho các bộ sạc có ngưỡng ngắt sạc tương ứng, đặc biệt phù hợp với nhiều bộ sạc pin lithium-ion.
Để đối chiếu nhanh, có thể dùng bảng sau:
| Chuẩn pin ghi trên thiết bị | Điện áp ra rỗng tham khảo |
|---|---|
| 48V | ~54.6V |
| 52V | ~58.8V |
| 60V | ~67.2V |
| 64V | ~73.5V |
| 72V | ~84V |
Đây là mốc tham khảo, không phải tiêu chuẩn duy nhất cho mọi loại sạc; đặc biệt sạc ắc quy chì-acid có ngưỡng sạc và float khác. Điện áp rỗng cao hơn điện áp danh định là điển hình vì khi không tải, áp lọc và mạch phản hồi có thể cho phép điện áp tăng lên gần ngưỡng cấp.
Nếu điện áp rỗng thấp hơn nhiều, kiểm tra nguồn vào, IC PWM, MOSFET, biến áp, diode ra hoặc tụ đầu ra. Nếu cao hơn đáng kể, ngắt nguồn và kiểm tra tụ ra, TL431, optocoupler cùng mạch phản hồi.
Kiểm tra điểm ngắt sạc (Cut-off voltage): Cắm vào pin gần đầy hoặc bộ giả tải điều chỉnh, quan sát đèn chuyển xanh và điện áp ngừng ra
Điểm ngắt sạc phải xảy ra ở ngưỡng đúng với loại pin, không phải chỉ dựa vào việc đèn chuyển màu. Bộ sạc phải giảm dòng khi đạt điện áp mục tiêu và giữ pin ở trạng thái an toàn.
Nên dùng battery simulator hoặc bộ giả tải có thể mô phỏng vùng sạc phù hợp. Chỉ dùng pin thực khi đã xác nhận loại hóa học, điện áp, cực nối và ngưỡng cắt.
Trong quá trình kiểm tra, cần theo dõi:
- Điện áp tăng dần và dừng ở giá trị thiết kế.
- Dòng sạc giảm sau khi đạt ngưỡng.
- Đèn chuyển sang trạng thái kết thúc nếu thiết kế sử dụng đèn báo.
- Bộ sạc không tăng điện áp liên tục sau khi ngắt.
- Các bảo vệ quá áp hoặc quá dòng, nếu có, không làm sạch, nhảy bảo vệ liên tục.
Không nên cố tình kích hoạt ngắt sạc bằng cách tăng điện áp trên giới hạn cho phép. Với lithium-ion, sai ngưỡng có thể làm pin quá áp, pin chì-acid có thể bị sôi, thoát khí hoặc mất nước.
Kiểm tra dòng sạc (Charging current) tại đầu ra khi sạc pin thực tế: So với định mức trên vỏ sạc (VD: 48V12Ah -> ~1.5A – 2A)
Dòng sạc phải khớp với định mức in trên vỏ bộ sạc, không phải con số suy ra trực tiếp từ dung lượng Ah của pin. Ví dụ, pin 48V12Ah chỉ nhận khoảng 1.5A–2A nếu bộ sạc được thiết kế và ghi rõ dòng đó.
Để đo dòng có tải, có thể dùng clamp meter kẹp một dây dẫn hoặc ammeter mắc nối tiếp ở mạch đầu ra. Cần đảm bảo thiết bị đo có hạn đạm việc phù hợp; không mắc ammeter trực tiếp song song với nguồn.
Dòng thực tế sẽ thay đổi theo mức sạc pin, nhiệt độ và loại hóa học. Dòng quá thấp có thể do diod, biến áp, nguồn xung hoặc mạch điều khiển có công suất thấp. Dòng quá cao làm pin nóng, giảm tuổi thọ và có thể kích hoạt bảo vệ quá dòng.
Test ổn định nhiệt: Cho sạc chạy liên tục 30-60 phút, kiểm tra nhiệt độ vỏ, biến áp, MOSFET, tụ ra
Bộ sạc chỉ được xem là ổn định khi chạy liên tục 30–60 phút ở tải đại diện mà nhiệt độ vỏ nên thấp hơn khoảng 50–55°C, không có mùi bất thường và điện áp không dao động.
Có thể kiểm tra theo các mốc:
- Ghi điện áp và dòng ngay sau khi vào tải.
- Cho hoạt động liên tục trong 30–60 phút.
- Dùng nhiệm kế hồng ngoại hoặc cảm biến phù hợp để kiểm tra nhiệt mà không chạm vào mạch đang nhiệt điện.
- Kiểm tra lại điện áp, dòng và trạng thái đèn sau thời gian tải.
- Quan sát biến áp, MOSFET, tụ đầu ra và vỏ có dấu hiệu phồng, chảy keo, đổi màu hoặc nóng bất thường không.
Nhiệt độ môi trường cũng ảnh hưởng đến kết quả, nhưng sạc nóng nhanh, nóng tay không chịu nổi hoặc vượt khoảng 55°C vẫn là dấu hiệu cần kiểm tra lại. Sau khi tắt nguồn, không chạm tay vào tụ vì nó vẫn có thể lưu điện.
Những sai lầm thường gặp khi tự sửa sạc và tiêu chí quyết định “Sửa hay Thay mới”?
Có 4 nhóm quyết định quan trọng gồm lỗi an toàn, phân biệt lỗi sạc với lỗi pin, đánh giá chi phí–rủi ro và duy trì cách sử dụng đúng. Nếu không đánh giá đúng, việc sửa có thể tốn thời gian hơn mua bộ sạc mới.
Sau khi hoàn tất quy trình, hãy xem lại các thông số vừa đo thay vì kết luận chỉ dựa vào đèn. Một sạc có thể sáng đèn nhưng vẫn sạc sai dòng, sai điểm ngắt hoặc quá nóng.
3 lỗi an toàn tử huyết người mới hay mắc: Không xả tụ, hàn thay tụ sai cực tính, thay linh kiện không đúng spec (điện áp/dòng/ESR)
Ba lỗi này có thể gây nổ tụ, hỏng IC mới, chập mạch hoặc cháy bộ sạc. Mỗi lỗi cần một cách khắc phục cụ thể trước khi tiếp tục nạp thử.
- Lỗi không xả tụ: dùng mạch xả sạn có sẵn hoặc mạch xả chuyên dụng, sau đó đo lại bằng multimeter cho đến khi điện áp giảm về gần 0V. Không nối tắt tụ bằng kìm hoặc dây.
- Lỗi hàn tụ sai cực tính: vạch màu trên tụ hóa thường đánh dấu cực âm; cực dương phải khớp với dấu
+hoặc ô tương ứng trên mạch. Nếu thấy vỏ phồng, nóng hoặc có mùi, phải ngắt nguồn ngay. - Lỗi thay sai thông số: tụ phải đúng điện dung và cực, có điện áp chịu không thấp hơn; tụ đầu ra còn phải đáp ứng ESR, ripple current và kích thước. Diode phải đúng điện áp ngược và dòng, còn MOSFET/IC phải đúng mã hoặc thông số tương đương.
Điện áp chịu cao hơn chưa chắc giải quyết mọi sai lệch, nhưng thay tụ có điện dung nhỏ hơn, ESR quá thấp hoặc ripple current không đủ vẫn có thể làm mạch sai. Tăng điện áp/dòng tùy tiện cũng có thể phá vỡ thiết kế an toàn, nhất là với fuse, công tắc và tụ lọc.
Cách phân biệt chắc chắn lỗi do “Bộ sạc” hay do “Pin/Ắc quy” để tránh sửa sai chỗ, tốn tiền oan
Có thể phân biệt bằng chuỗi đo pin, kiểm tra đầu ra sạc, theo dõi dòng khi nối và đối chiếu phản ứng của pin. Không nên kết luận pin hỏng chỉ từ một số điện áp nghỉ.
Thực hiện theo thứ tự:
- Ghi loại pin, điện áp, dung lượng và chuẩn pin. Xác định có BMS, có cho phép sạc xuống 0V hay cần kích hoạt/precharge không.
- Đo điện áp nghỉ của pin. Giá trị phải nằm trong phạm vi của loại pin và tình trạng hiện tại; pin vẫn có thể chai dù điện áp nghỉ gần đúng.
- Kiểm tra bộ sạc không tải. Nếu điện áp ra đúng nhưng pin không nhận sạc, sự cố có thể nằm ở pin, BMS hoặc kết nối.
- Nối pin qua giám sát dòng. Kiểm tra dòng có nằm trong định mức, điện áp tăng hợp lý và sạc không nóng bất thường hay không.
- Theo dõi toàn bộ quá trình. Điện áp tăng cực nhanh, sạc ngắt sớm và chạy rất ngắn là dấu hiệu dung lượng có thể đã giảm; cần kiểm tra tải hoặc dung lượng chuyên dụng.
Dòng 0 hoặc rất nhỏ thường phù hợp với đầu nối hở, BMS khóa hoặc mạch sạc không cấp nguồn. Ngược lại, ngắn mạch nội bộ pin có thể làm dòng rất lớn và sạc nóng; hai tình trạng này không nên gộp là một nguyên nhân.
Nếu dùng một pin đúng chuẩn khác mà sạc vẫn có điện áp thấp, tăng chậm hoặc không có đầu ra, mới có cơ sở nghiêng về bộ sạc. Việc đổi pin thử chỉ nên thực hiện khi nối đúng cực và dùng loại tương thích.
Tiêu chí quyết định: Khi nào nên sửa, khi nào nên bỏ mua bộ sạc mới (chính hãng/tương thích)?
Nên sửa khi lỗi nằm ở một khối rõ ràng, linh kiện còn tìm được đúng thông số và bộ sạc không bị cháy lan. Nên thay mới khi biến áp, IC PWM, MOSFET và tụ hóa cùng hỏng hoặc chi phí sửa không còn hợp lý.
Các dấu hiệu thường nên sửa gồm:
- Chỉ hỏng một đường dây, đầu nối, công tắc hoặc linh kiện đơn lẻ.
- Mạch chưa từng bị cháy lan, không có mùi hôi trong máy.
- Có sơ đồ hoặc có thể xác định chân linh kiện chắc chắn.
- Tìm được linh kiện đúng điện áp, dòng, ESR, kích thước và chân cắp.
- Người thực hiện có khả năng đo an toàn mạch nguồn.
Nên cân nhắc thay mới khi:
- Bộ sạc đã hơn 3–5 năm và xuất hiện nhiều dấu hiệu lão hóa.
- Biến áp chập lớp, vỏ sạc méo hoặc có vết cháy lan.
- Tụ hóa, MOSFET, IC PWM và mạch phản hồi cùng xuất hiện vấn đề.
- Không xác định được top mạch hoặc không tìm thấy linh kiện tương đương.
- Tổng chi phí linh kiện, công sức, công cụ và rủi ro cao hơn giá sạc tương đương.
Khi mua sạc mới, cần kiểm tra điện áp 48V/60V/72V, loại pin lithium-ion hay chì-acid, điện áp ngắt sạc, dòng sạc tính bằng A, cực nối và kiểu jack 3 chân, 2 chân hoặc kiểu đòn. Dung lượng Ah là thông số của pin, không phải dòng sạc của bộ nạp. Chỉ “48V” chưa đủ để bảo đảm tương thích.
4 thói quen “giết sạc” thầm lặng và mẹo bảo quản kéo dài tuổi thọ 5-7 năm
Bốn thói quen cần tránh gồm sạc quá lâu không phù hợp, sạc lúc pin còn nóng, đặt sạc ở nơi ẩm hoặc nắng trực tiếp, và thao tác cắm nối sai trình tự. Tuổi thọ 5–7 năm chỉ là khoảng có thể đạt, không phải thời gian bảo hành hay cam kết cho mọi bộ sạc.
- Sạc qua đêm: chỉ nên làm nếu bộ sạc có chế độ ngắt hoặc float đúng cho loại pin. Với sạc không quản lý phù hợp, nên ngắt sau khi đạt ngưỡng.
- Sạc ngay sau khi chạy: để pin và bộ sạc nguội trước khi nối nguồn. Sạc lúc pin vừa nóng do vừa chạy, vừa đã nạp hoặc vừa xả sâu làm tăng rủi ro.
- Đặt trong môi trường xấu: tránh nơi ẩm, bụi, nắng trực tiếp, gió nóng hoặc gần vật dễ cháy. Nên kiểm tra định kỳ dây nguồn và đầu nối để phát hiện sớm chỗ uốn hoặc oxy hóa.
- Cắm nối sai trình tự: làm theo hướng dẫn riêng của nhà sản xuất. Với sạc đầu cắm DC thông thường, cách ít để đầu nối có điện cắm vào xe thường là nối đầu sạc vào xe trước, cắm nguồn sau; khi tháo, ngắt nguồn trước rồi mới rời đầu sạc khỏi xe.
Khi sạc luôn dùng bộ sạc và pin đúng thông số, giữ kết nối sạch, theo dõi nhiệt độ và ngắt nguồn khi có mùi, nóng bất thường hoặc điện áp không ổn định. Tóm lại, bộ sạc chỉ nên được đưa vào sử dụng sau khi đã kiểm tra đủ bốn tiêu chí: điện áp rỗng, điểm ngắt sạc, dòng sạc và nhiệt độ.
Cập Nhật Lúc Tháng 10 3, 2026 by admin
