Cách Thay IC Xe Đạp Điện An Toàn Cho Người Mới

Thay IC xe đạp điện an toàn cần thực hiện theo 5 bước: xác định nguyên nhân lỗi, chọn IC tương thích, tháo bộ điều tốc cũ, lắp bộ mới và kiểm tra trước khi chạy thử. Việc này giúp người mới tránh nối sai dây, làm hỏng IC mới hoặc gây chập điện trong hệ thống.

Trước khi tháo lắp, cần ngắt nguồn, ngắt kết nối pin hoặc ắc quy và chờ tải điện xả. Bạn cũng cần xác định chính xác điện áp, công suất, loại động cơ, chế độ điều khiển, đầu nối và thứ tự chân của IC. Quan trọng hơn giá thành hay hình dáng bên ngoài, bộ điều tốc mới phải tương thích hoàn toàn với xe.

Nếu không có sơ đồ dây hoặc không chắc chắn về thông số kỹ thuật, nên nhờ thợ có kinh nghiệm kiểm tra. Dưới đây là cách chuẩn bị và thay IC xe đạp điện theo đúng thứ tự.

Chuẩn bị gì trước khi thay IC xe đạp điện?

Để thay IC xe đạp điện an toàn, bạn cần chuẩn bị đủ dụng cụ, xác định đúng nguyên nhân lỗi và chọn bộ điều tốc tương thích trước khi thao tác. Nếu bỏ qua bước chuẩn bị, nguy cơ nối sai chân hoặc chập điện rất cao.

Để bắt đầu, hãy hiểu cấu tạo của bộ điều tốc, xác định các dấu hiệu lỗi và kiểm tra tình trạng xe trước khi mua hoặc tháo linh kiện.

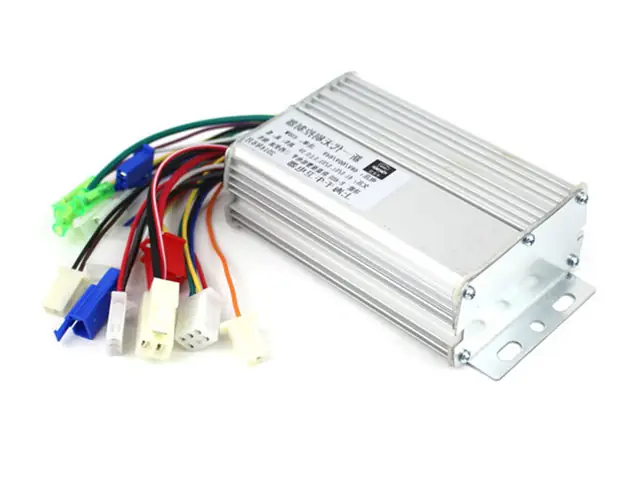

IC xe đạp điện là gì và gồm những phần nào?

IC xe đạp điện là bộ điều tốc điện tử nhận tín hiệu từ tay ga, pin và công tắc phanh để điều khiển động cơ. Nó đóng vai trò trung gian giữa người sử dụng, nguồn điện và hệ thống truyền động.

Bộ điều tốc thường có bốn khối chính:

• Mạch nguồn: Nhận điện từ pin hoặc ắc quy, đồng thời cung cấp nguồn phù hợp cho các mạch bên trong.
• Mạch điều khiển: Tiếp nhận tín hiệu từ tay ga, công tắc phanh, cảm biến và các thành phần liên quan.
• Mạch công suất: Điều chỉnh dòng điện cấp cho động cơ theo yêu cầu của người sử dụng.
• Cổng kết nối: Kết nối dây nguồn, dây tín hiệu, dây cảm biến và dây động cơ với bên ngoài.

IC có thể được phân loại theo điện áp làm việc, dòng hoặc công suất định mức, loại động cơ điều khiển và phương thức điều khiển. Tuy nhiên, tiêu chí quan trọng nhất vẫn là mức độ tương thích với xe. Hai IC có cùng hình dáng hoặc cùng công suất chưa chắc có thể thay thế cho nhau.

Do IC là mạch điện tử có mạch công suất và nhiều đầu nối, khi gặp lỗi bạn không nên ngay lập tức kết luận nó đã hỏng. Cần phân biệt lỗi của IC với pin yếu, tay ga, công tắc phanh, cảm biến, động cơ hoặc dây kết nối.

Khi nào cần kiểm tra hoặc thay IC?

Bạn cần kiểm tra IC khi xe đang chạy bỗng tự tắt, bật lại không chạy, bánh xe khó đẩy, động cơ không phản hồi hoặc IC nóng bất thường. Những dấu hiệu này cho thấy tín hiệu điều khiển hoặc nguồn cấp cho động cơ đang có vấn đề.

Một số dấu hiệu thường gặp gồm:

• Xe vẫn bật nguồn nhưng động cơ không quay khi bóp tay ga.
• Xe chỉ chạy trong một khoảng thời gian ngắn rồi tự tắt.
• Tay ga đã bóp nhưng motor không nhận tín hiệu.
• Bánh xe bị kẹt dù động cơ không còn cảm giác chạy bình thường.
• Vỏ IC nóng hơn mức bình thường, có dấu hiệu cháy, nứt hoặc ăn mòn.
• Xe không lên nguồn sau khi kiểm tra pin và dây nguồn.
• Motor rung mạnh, quay không đều hoặc tự dừng khi tăng tốc.

Hiện tượng trên không đồng nghĩa IC chắc chắn hỏng. Pin yếu có thể không cấp đủ điện, tay ga hỏng không gửi tín hiệu, công tắc phanh luôn ở trạng thái ngắt hoặc dây nguồn bị lỏng cũng tạo ra triệu chứng tương tự.

Các nguyên nhân khiến IC hỏng có thể do mạch bị chập, linh kiện già hóa, nhiễm nước, rung lắc mạnh, xe bị ngã hoặc bộ điều tốc đã hoạt động lâu. Trước khi thay, cần kiểm tra lần lượt pin, tay ga, công tắc phanh, cảm biến Hall, động cơ và hệ thống dây điện.

Có thể bạn quan tâm: Cách Thay Dây Ga Xe Đạp Điện: Hướng Dẫn Từng Bước Cho Người Chủ Xe

Cần chuẩn bị dụng cụ và linh kiện gì?

Bạn cần đồng hồ vạn năng, bộ tua, khóa, kìm và dụng cụ tháo đầu nối phù hợp. Đồng hồ vạn năng dùng để kiểm tra điện áp pin, đầu vào IC, tình trạng thông dây hoặc một số tín hiệu theo thông số kỹ thuật.

Ngoài dụng cụ, nên chuẩn bị:

• Nhãn hoặc băng keo đánh dấu để ghi rõ vị trí từng dây.
• Giấy hoặc điện thoại để chụp ảnh đầu nối trước khi tháo.
• Vật liệu cách điện phù hợp để bọc các mối nối.
• Dụng cụ xử lý đầu nối nếu cần tháo chân kẹp hoặc nối lại dây.
• IC mới tương thích với điện áp nguồn, dòng hoặc công suất, loại động cơ, chế độ điều khiển, đầu nối và thứ tự chân.

Không nên chuẩn bị IC chỉ dựa vào công suất hoặc màu dây. Nếu chưa xác định được mã IC, thông số xe hoặc sơ đồ nối chân, tốt nhất chưa cấp nguồn khi lắp linh kiện mới. Dụng cụ thích hợp và đầu nối đúng giúp hạn chế làm hỏng chân kim hoặc làm lỏng kết nối.

Thay IC xe đạp điện theo đúng thứ tự ra sao?

Để thay IC xe đạp điện an toàn, bạn cần thực hiện 5 bước gồm kiểm tra nguyên nhân, chọn IC tương thích, tháo IC cũ, lắp IC mới và kiểm tra sau khi thay. Mỗi bước phải hoàn thành đúng trước khi chuyển sang bước tiếp theo.

Dưới đây là thứ tự thao tác, cùng với các dấu hiệu giúp bạn biết mình đang thực hiện đúng hướng.

Bước 1: Kiểm tra nguyên nhân trước khi thay IC

Bước này giúp xác định IC có thật sự cần thay hay không, đồng thời tránh tình trạng bộ điều tốc mới vẫn phải thay lại vì một linh kiện khác đang hỏng.

Các thao tác nhỏ gồm:

1. Tắt nguồn và ngắt kết nối an toàn.
   Tắt công tắc, ngắt kết nối pin hoặc ắc quy rồi chờ tải điện xả trước khi chạm vào bộ điều tốc. Không thao tác khi xe vẫn đang cấp nguồn.

2. Kiểm tra pin và hệ thống nguồn.
   Xem pin có sạc và có điện áp ổn định hay không, dây nguồn có bị lỏng, đứt, cháy hoặc nóng không. Kiểm tra cầu chì, đầu nối chính, dây âm và các điểm tiếp xúc.

3. Đo điện áp đầu vào của IC.
   So sánh kết quả với yêu cầu của bộ điều tốc. Nếu đầu vào không đủ điện, IC mới cũng có thể không hoạt động.

4. Kiểm tra tín hiệu điều khiển.
   Kiểm tra tay ga, công tắc phanh và cảm biến Hall theo thông số của đúng loại xe. Tín hiệu của tay ga có thể được đo bằng điện áp hoặc điện trở tùy thiết kế, nên không thể áp dụng cùng một giá trị cho mọi xe.

5. Kiểm tra động cơ và dây kết nối.
   Kiểm tra dây động cơ, dây cảm biến và đầu nối có bị lỏng hoặc tiếp xúc bất thường hay không. Chỉ kết luận IC hỏng khi các thành phần liên quan vẫn hoạt động bình thường.

Dấu hiệu làm đúng: nguồn cấp ổn định, dây không ngắn hoặc chập, tín hiệu tay ga, phanh, cảm biến và động cơ phù hợp với thông số kỹ thuật. Với xe tự tắt hoặc IC chập, cần kiểm tra cả pin yếu, tay ga hỏng và công tắc phanh trước khi thay.

Có thể bạn quan tâm: Cách Thay Cầu Chì Xe Đạp Điện: Hướng Dẫn Từng Bước An Toàn

Bước 2: Chọn IC mới có điện áp, công suất và tín hiệu tương thích

Bạn cần chọn IC mới có điện áp nguồn, dòng hoặc công suất định mức, loại động cơ, chế độ điều khiển, kiểu đầu nối và thứ tự chân tương thích với xe.

Hãy đối chiếu các thông số sau:

• Điện áp làm việc của pin và đầu vào IC.
• Dòng hoặc công suất định mức phù hợp với động cơ.
• Loại động cơ và phương thức điều khiển.
• Chế độ phanh, cảm biến tốc độ hoặc tính năng phù hợp với xe.
• Số lượng chân, kiểu đầu nối và vị trí từng chân.
• Chân tín hiệu, chân phanh hoặc chân P nếu mẫu xe yêu cầu.

Không được chỉ dựa vào công suất, màu dây hoặc hình dáng đầu nối. Hai bộ điều tốc có thể nhìn giống nhau nhưng lại xử lý tín hiệu phanh hoặc cảm biến khác nhau. Nếu không xác định được mã IC hoặc sơ đồ chân, nên hỏi thợ hoặc nhà cung cấp có thông tin xe thay vì tự nối theo kinh nghiệm.

Dấu hiệu chọn đúng: tất cả thông số đều được đối chiếu từ nhãn, tài liệu hoặc sơ đồ của xe, không chỉ dựa vào một đặc điểm bên ngoài. Nếu thông số còn mơ hồ, bước này chưa hoàn tất và chưa nên lắp IC mới.

Bước 3: Tháo IC cũ và ghi lại vị trí dây

Bạn cần ghi lại chính xác vị trí từng dây trước khi tháo để có thể lắp lại mà không nhầm dây nguồn, dây tín hiệu, cảm biến hoặc dây động cơ.

Các thao tác nhỏ gồm:

1. Chụp ảnh hoặc vẽ sơ đồ đầu nối.
   Ghi rõ vị trí từng dây, hướng của chân kẹp và vị trí IC trong hộp. Nên ghi cả ký hiệu, màu dây và chức năng nếu xác định được.

2. Dán nhãn theo từng vị trí.
   Không gom nhiều dây thành một nhóm rồi nối lại bằng trí nhớ. Mỗi dây nên có nhãn riêng hoặc được đánh dấu rõ trong sơ đồ.

3. Tháo đầu nối đúng cách.
   Nới chân kẹp hoặc giải khóa đầu nối theo thiết kế. Không kéo mạnh tay vào dây vì có thể làm mòn chân kim hoặc làm rách đầu nối.

4. Kiểm tra IC cũ trước khi đặt sang bên.
   Quan sát các vị trí lắp đặt, vỏ bộ điều tốc, chân kết nối và dấu hiệu cháy, chập hoặc hư hỏng cơ khí. Giữ lại IC cũ để đối chiếu khi cần.

Dấu hiệu làm đúng: mọi dây đều có vị trí rõ ràng, đầu nối không bị nứt và chân kim vẫn nguyên vẹn. Nếu không thể xác định chắc chắn một dây thuộc nhóm nào, nên dừng thao tác thay vì nối theo phỏng đoán.

Bước 4: Lắp IC mới và nối từng dây

Bạn cần cố định IC mới đúng vị trí rồi nối từng dây theo sơ đồ hoặc thứ tự chân của thiết bị. Mỗi kết nối phải đúng chức năng, chắc chắn và không làm lộ dây trần.

Các thao tác nhỏ gồm:

1. Đặt IC đúng hướng.
   Kiểm tra vị trí các cổng kết nối và mặt tản nhiệt. Dây không được bị kẹp, xoắn hoặc chạm vào bộ phận chuyển động.



   Có thể bạn quan tâm: Cách Thay Chén Cổ Xe Đạp Tại Nhà: Hướng Dẫn Từng Bước Cho Người Mới

2. Nối dây theo sơ đồ.
   Lần lượt kiểm tra dây nguồn, dây tay ga, dây công tắc phanh, dây cảm biến, dây phanh hoặc chân P, dây động cơ và các kết nối cần thiết khác.

3. Kiểm tra lại đầu nối.
   Đầu nối phải vào đúng vị trí, chân kẹp được siết chặt và không có khoảng hở. Bọc hoặc cách điện các mối nối theo thiết kế, tránh để dây trần chạm vào nhau.

4. Giữ kết nối pin ở trạng thái ngắt.
   Chỉ cấp nguồn sau khi đã kiểm tra toàn bộ dây. Không áp dụng một bảng màu dây dùng chung cho mọi xe vì thứ tự chân thường thay đổi theo mẫu.

Dấu hiệu làm đúng: IC được cố định chắc chắn, dây nằm đúng vị trí và mọi đầu nối đều khớp với sơ đồ. Không có dây trần chạm ngắn mạch hoặc vị trí lắp đặt bị kéo căng.

Bước 5: Kiểm tra rồi chạy thử sau khi thay

Bạn cần kiểm tra toàn bộ đầu nối trước khi cấp nguồn, sau đó cho bánh xe chưa chuyển động để kiểm tra đèn báo, tín hiệu tay ga, phanh, cắt điện và chức năng P nếu xe có trang bị.

Các thao tác nhỏ gồm:

1. Kiểm tra kỹ hệ thống khi vẫn ngắt nguồn.
   Xem lại chân cắm, đầu nối, dây trần, dây bị kẹp và các điểm có thể chạm ngắn mạch. Chỉ cấp nguồn khi tất cả đã ổn định.

2. Đặt xe ở vị trí an toàn.
   Bánh xe không chạm mặt đất và xe được kê chắc chắn. Không đứng gần dây động cơ hoặc bộ phận có khả năng quay.

3. Bật nguồn và kiểm tra trạng thái ban đầu.
   Quan sát đèn báo, âm thanh nếu có và phản hồi của tay ga. Chưa tăng tốc mạnh nếu tay ga, công tắc phanh hoặc kết nối cảm biến chưa hoạt động đúng.

4. Kiểm tra tăng tốc, phanh, cắt điện và chức năng P.
   Thử tăng tốc ở mức phù hợp, nhả tay ga, tác động phanh và sử dụng chức năng P theo hướng dẫn của xe. Không nối tắt công tắc phanh để bỏ qua tính năng an toàn.

5. Ngắt nguồn khi có dấu hiệu bất thường.
   Ngay lập tức ngắt nguồn nếu IC nóng quá mức, có mùi cháy, motor rung bất thường, xe tự tắt hoặc dòng đo vượt thông số khi dùng thiết bị đo phù hợp.

Dấu hiệu làm đúng: xe khởi động, motor phản hồi, tay ga điều khiển ổn định, phanh và cắt điện hoạt động, IC không nóng bất thường. Nếu chỉ cần bánh xe bắt đầu quay mà motor rung mạnh hoặc xe tự tắt, nên dừng thử và kiểm tra lại.

Sau khi thay, xe vẫn không chạy hoặc tự tắt thì kiểm tra gì?

Nếu xe vẫn không chạy hoặc tự tắt, bạn cần kiểm tra lại nguồn, tín hiệu điều khiển, cảm biến, dây động cơ và tính tương thích của IC mới. Việc thay IC không giải quyết lỗi nếu nguyên nhân thực sự nằm ở linh kiện khác.

Có thể bạn quan tâm: Cách Thay Cần Đạp Số Xe Máy: Hướng Dẫn Tháo, Lắp Và Xử Lý Cần Kẹt Cứng

Hãy chia theo tình trạng xe để xác định phạm vi kiểm tra.

• Xe hoàn toàn không có nguồn: Kiểm tra đầu nối pin, cầu chì, dây nguồn, điểm nối âm, công tắc và tình trạng của bộ điều tốc. Nếu đầu vào nhận đủ điện nhưng IC vẫn không hoạt động, cần kiểm tra bộ điều tốc hoặc tìm hỗ trợ chuyên môn.

• Xe có nguồn nhưng motor không phản hồi: Kiểm tra tay ga, công tắc phanh, đầu nối IC, tín hiệu cảm biến và dây động cơ. Công tắc phanh bị kẹt ở trạng thái ngắt có thể khiến bộ điều tốc không cho phép động cơ chạy.

• Xe chạy được rồi tắt hoặc giật: Kiểm tra pin, kết nối âm, dây động cơ, cảm biến, tay ga và các đầu nối. Nếu hiện tượng xảy ra khi tăng tốc, cần kiểm tra nguồn cấp, dây công suất, tình trạng IC và sự tương thích của bộ mới.

• Xe chỉ hoạt động trong thời gian ngắn: Quan sát nhiệt độ IC và motor, kiểm tra dây bị chập, chân nối lỏng hoặc chuyển động, tay ga bị trượt và cảm biến có tín hiệu không ổn định.

Không nên liên tục thay IC khi tình trạng xe không thay đổi. Nếu nguyên nhân chưa được xác định, bạn có thể làm hỏng linh kiện mới hoặc che giấu lỗi của pin, cảm biến, dây nguồn hay motor.

Nên tự thay, sửa hay thay mới IC xe đạp điện, và chi phí bao nhiêu?

Bạn nên cân nhắc tự thay, sửa hoặc thay mới IC dựa trên mức độ hư hỏng, khả năng xác định linh kiện, kinh nghiệm điện tử và khả năng tìm đúng bộ tương thích. Chọn phương án phù hợp giúp tránh chi phí không cần thiết mà vẫn bảo đảm an toàn.

Trước khi quyết định, cần cân nhắc giới hạn kỹ thuật, dấu hiệu hư hỏng, cách tính chi phí và những lỗi thường gặp sau khi lắp bộ mới.

Có nên tự thay IC xe đạp điện không?

Có, bạn có thể tự thay IC nếu có kiến thức cơ bản về điện, biết dùng đồng hồ vạn năng, nhận biết thông số hoặc có sơ đồ dâu của xe. Bạn cũng cần xác định được vị trí từng dây và chọn đúng bộ điều tốc thay thế.

Việc tự thay có thể phù hợp với xe thông thường, bộ điều tốc nằm ở vị trí dễ tiếp cận và thông tin kỹ thuật rõ ràng. Người thực hiện vẫn phải ngắt nguồn, kiểm tra toàn hệ thống và không nối dây chỉ dựa vào màu sắc.

Nên gửi thợ khi IC nằm trong bộ kín khó tháo, xe có công suất lớn, dây không rõ thứ tự hoặc bạn không biết cách đo tín hiệu. Thay thế cũng có thể ảnh hưởng đến bảo hành. Khi đó, chi phí chẩn đoán và thao tác chuyên môn có thể an toàn hơn so với việc thử nối nhiều lần.

Khi nào nên sửa IC và khi nào nên thay mới?

Sửa IC phù hợp hơn khi đã xác định rõ một linh kiện hỏng, có thể thay linh kiệc đó và tổng chi phí sửa thấp hơn, trong khi thay mới phù hợp hơn khi IC bị nhiễm nước, cháy, hỏng nhiều mạch, già hóa hoặc hư hỏng do va chạm.

Dù chọn sửa, bạn vẫn phải tìm nguyên nhân gây lỗi. Nếu nguyên nhân là nước, rung lắc, dây bị kẹp hoặc tay ga trả tín hiệu bất thường, việc sửa IC nhưng không xử lý nguồn lỗi có thể khiến bộ điều tốc hỏng lại.

IC bị cháy, ăn mòn, có nhiều vết hư hỏng hoặc từng hoạt động trong điều kiện không phù hợp thường nên được đánh giá thay mới. Thay bộ mới chỉ có ý nghĩa khi nguyên nhân gốc đã được kiểm soát và bộ mới tương thích hoàn toàn với xe.

Giá thay IC xe đạp điện được tính như thế nào?

Khi hỏi giá thay IC, bạn cần tách riêng giá linh kiện, công chẩn đoán, công thay, phí lắp đặt và bảo hành. Mức giá còn phụ thuộc vào loại IC tương thích hoặc chính hãng, công suất và tình trạng xe.

Khi lấy báo giá, nên hỏi rõ:

• Giá của chính bộ IC sẽ sử dụng.
• Có bao gồm công kiểm tra và chẩn đoán không.
• Phí thay, tháo lắp và cố định linh kiện là bao nhiêu.
• Bảo hành áp dụng cho linh kiện hay bao gồm cả công thay.
• Nếu bộ mới không tương thích hoặc xe vẫn lỗi, chi phí xử lý tiếp theo được tính như thế nào.

Không nên chỉ so sánh giá linh kiện. Một bộ rẻ hơn nhưng không tương thích với điện áp, công suất, chế độ phanh hoặc thứ tự chân có thể gây hỏng hoặc không an toàn khi sử dụng.

Sau khi thay IC, những lỗi thường gặp là gì?

Bốn lỗi thường gặp là chọn sai IC, nối dây theo màu, để đầu nối lỏng hoặc kẹp cáp, và chạy thử khi chưa kiểm tra lại hệ thống. Mỗi lỗi đều có cách khắc phục bằng việc đối chiếu thông số và sơ đồ trước khi cấp nguồn.

• Chọn sai điện áp, công suất hoặc loại điều khiển → Xác định chính xác thông số xe và kiểm tra lại toàn bộ thông số của IC mới trước khi lắp.

• Chỉ nối dây theo màu → Dùng sơ đồ, mã IC và thứ tự chân chính thức; không áp dụng bảng màu chung cho mọi xe.

• Để đầu nối lỏng, dây chạm nhau hoặc bị kẹp → Kiểm tra lại từng cổng, siết đúng chân kẹp, bọc mối nối và chỉnh lại vị trí dây.

• Cấp nguồn khi chưa kiểm tra đầu nối → Ngắt nguồn, kiểm tra lại chân cắm, dây trần và khả năng chạm ngắn mạch trước khi thử lại.

• Bỏ qua pin, tay ga, công tắc phanh, cảm biến và motor → Kiểm tra từng thành phần theo chuỗi tín hiệu; không kết luận IC mới hỏng khi lỗi vẫn nằm ở bộ phận khác.

• Tiếp tục chạy thử sau khi có mùi cháy, nóng quá mức hoặc motor rung bất thường → Ngay lập tức ngắt nguồn, kiểm tra kết nối hoặc nhờ kỹ thuật có kinh nghiệm đánh giá trước khi vận hành tiếp.
