Có 8 kiểu thiết kế xe đạp điện phổ biến được phân biệt dựa trên cấu trúc khung, kiểu dáng, khả năng gấp, khả năng chở tải và cách tích hợp hệ thống điện. Mỗi kiểu có ưu điểm, hạn chế và đối tượng phù hợp khác nhau; đặc biệt, khung bước thấp phù hợp với người thường xuyên lên xuống xe, còn khung gấp lại phù hợp hơn với nhu cầu mang theo hoặc vận chuyển xe.
Bài viết phân tích các kiểu thiết kế từ khung bước thấp, khung bước cao, khung gấp cho đến khung chở hàng và các kiểu dáng chuyên biệt. Bên cạnh đó, bạn sẽ biết cách đối chiếu nhu cầu sử dụng, thể chất người lái, vật liệu, vị trí pin, motor, hệ thống an toàn và bước trình tự biến một ý tưởng thành xe đạp điện tự chế.
Một mẫu xe hoàn chỉnh có thể kết hợp nhiều kiểu thiết kế trong danh sách này. Do đó, điều quan trọng không phải chỉ nhìn vào ngoại hình, mà là xác định kiểu khung phù hợp với tuyến đường, tư thế lái, lượng hàng và điều kiện bảo dưỡng thực tế.
Các kiểu thiết kế xe đạp điện khác nhau ở điểm nào?
Có 8 nhóm thiết kế: bước thấp, bước cao, khung gấp, khung đuôi dài, khung tích hợp điện, dáng tối giản, thể thao – địa hình và concept riêng, theo cấu trúc, tải, tính gấp, hệ điện và cách dùng.
Để nhìn rõ điểm khác biệt, có thể đối chiếu kiểu thiết kế theo cấu trúc, ưu điểm và điểm cần cân nhắc.
| Kiểu thiết kế | Đặc điểm chính | Ưu điểm nổi bật | Điểm cần cân nhắc |
|---|---|---|---|
| Khung bước thấp | Ống trên thấp hoặc khung mở | Dễ lên xuống xe | Một số bản có ít điểm gắn phụ kiện |
| Khung bước cao | Ống trên nằm cao | Quen thuộc, dễ gắn phụ kiện | Có thể khó với người thấp hoặc người mới dùng |
| Khung gấp | Có bản lề và khóa gấp | Dễ cất giữ, vận chuyển | Thêm khối lượng và cần bảo dưỡng cơ cấu |
| Khung đuôi dài | Khung sau kéo dài | Tăng khả năng chở hàng | Xe dài, nặng và khó xoay vòng hơn |
| Khung tích hợp điện | Pin, bộ điều khiển, dây điện nằm trong khung | Gọn gàng, bảo vệ linh kiện | Khó tiếp cận khi sửa chữa |
| Dáng thành phố tối giản | Đường nét và màu sắc đồng nhất | Gọn, dễ phối hợp phụ kiện | Chưa chắc tối ưu cho tải lớn hoặc địa hình khó |
| Thể thao, địa hình | Hình học năng động, lốp lớn, tay lái rộng | Kiểm soát tốt trên bề mặt hỗn hợp | Nặng, tốn bảo dưỡng, cần vừa người lái |
| Khung tự chế, concept riêng | Hình học và vị trí linh kiện thiết kế riêng | Cá tính, đáp ứng nhu cầu đặc thù | Khó tiêu chuẩn hóa và bảo đảm độ bền |
Các nhóm trong bảng có thể đồng thời xuất hiện trên một mẫu xe. Chẳng hạn, một xe có thiết kế dáng thành phố tối giản nhưng vẫn dùng khung gấp, đặt pin tích hợp trong khung và bổ sung giá đỡ chở hàng phía sau.

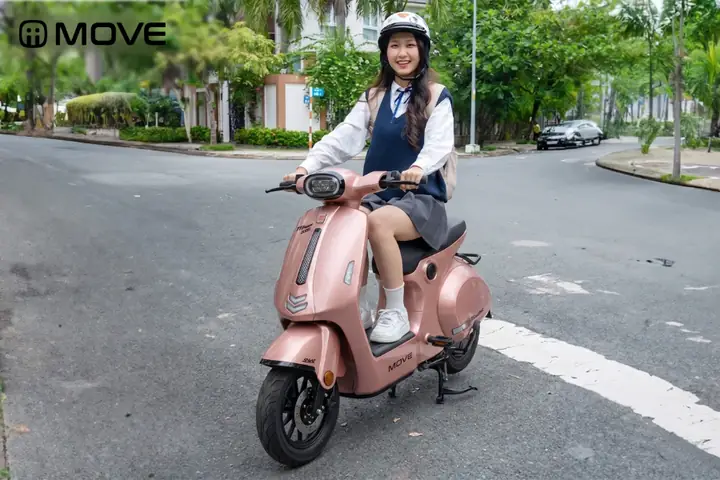

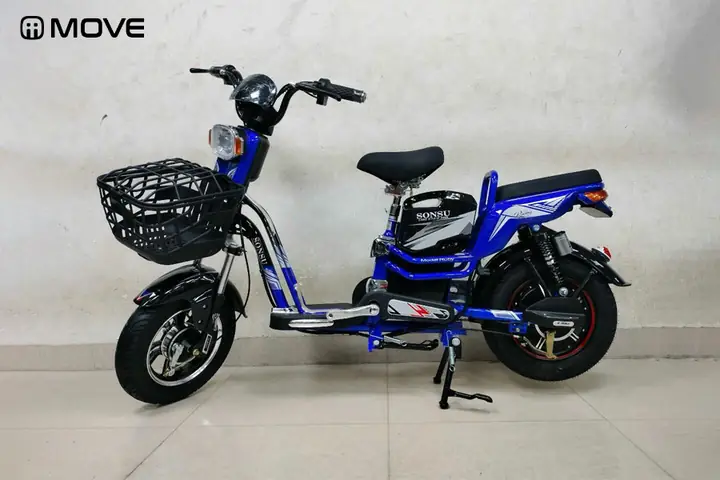

Thiết kế khung bước thấp
Thiết kế khung bước thấp có ống trên thấp hoặc khung mở, giúp khoảng cách giữa hai bên xe thấp hơn so với khung truyền thống. Người dùng không phải nâng cao một bên xe quá nhiều khi lên xuống hoặc khi dừng giữa đường.
Ưu điểm: Khung bước thấp giúp lên xuống dễ hơn, đặc biệt với người thấp, người mới sử dụng xe hoặc người bị hạn chế về khả năng linh hoạt. Thiết kế này cũng thuận tiện khi phải dừng đèn giao thông, vào bãi xe hoặc thường xuyên đi bộ trên các đoạn đường.
Hạn chế: Một số bản khung bước thấp có ít không gian hoặc ít điểm gắn hơn so với khung bước cao, nên việc lắp thùng, chắn bản và giá đỡ có thể cần phụ kiện riêng. Không phải mọi khung mở đều hạn chế phụ kiện; cần kiểm tra vị trí lắp đặt thực tế.
Phù hợp với: Người thấp, người hạn chế độ linh hoạt, người lớn tuổi hoặc người thường xuyên đi trong thành phố và phải dừng, lên xuống xe nhiều lần. Khi chọn, cần xem thêm khả năng điều chỉnh yên và tư thế lái, vì độ cao bước qua thấp không đồng nghĩa với tầm với phù hợp.
Thiết kế khung bước cao
Thiết kế khung bước cao đặt ống trên cao, tạo nên kiểu khung tam giác hoặc kim cương quen thuộc. Đây là cấu trúc phổ biến trên xe đạp thông thường và quen thuộc với nhiều người sử dụng.
Ưu điểm: Ống trên và khu vực giữa khung thường tạo nhiều vị trí để gắn thùng, chắn bản, đèn, khóa và các phụ kiện khác. Người đã quen xe đạp có thể dễ điều chỉnh tư thế và thay đổi thiết bị phụ kiện trên khung này.
Hạn chế: Độ cao bước qua xe có thể khó đối với người thấp, người hạn chế khả năng linh hoạt hoặc người mới làm quen với xe. Việc dừng xe đột ngột giữa đường cũng khó thực hiện hơn với khung bước cao.
Có thể bạn quan tâm: Thiết Kế Xe Đạp Fixed Gear: Cấu Tạo, Phong Cách Tối Giản Và Ý Tưởng Cá Tính
Phù hợp với: Người dùng đã quen kiểu khung bước cao, có thể vừa với kích thước khung và cần nhiều vị trí gắn phụ kiện. Khi đánh giá, nên xem khoảng cách từ bàn đạp đến yên, độ dốc của ống trên và khả năng đứng chân khi dừng xe, không chỉ xem chiều cao toàn bộ xe.
Thiết kế khung gấp
Thiết kế khung gấp có bản lề, khóa gấp hoặc cấu trúc cho phép thu gọn xe. Mẫu xe này hướng đến nhu cầu cất giữ, mang theo và kết hợp với nhiều phương tiện di chuyển.
Ưu điểm: Xe có thể được gấp gọn hơn, thuận tiện khi cất trong căn hộ, văn phòng hoặc không gian nhỏ. Khung gấp cũng phù hợp với người đưa xe vào phương tiện khác, mang xe lên tàu hoặc di chuyển giữa các địa điểm trong ngày.
Hạn chế: Bản lề, khóa và khớp nối có thể làm tăng trọng lượng so với khung cố định. Người dùng cần kiểm tra độ chặt của khóa, tình trạng mối nối và bảo dưỡng cơ cấu gấp định kỳ; khi chưa quen thao tác, không nên gấp xe khi đang di chuyển nhanh hoặc trên bề mặt không ổn định.
Phù hợp với: Người đi làm vừa di chuyển vừa sử dụng phương tiện khác, người sống trong không gian nhỏ hoặc người cần mang xe đi xa. Khi so sánh các mẫu khung gấp, cần tính cả kích thước sau khi gấp, khả năng mang, trọng lượng và độ bền của bộ khóa.
Thiết kế khung chở hàng đuôi dài
Thiết kế khung chở hàng đuôi dài kéo phần khung phía sau và thường kết hợp với giá đỡ hàng lớn. Cấu trúc này tăng không gian chở đồ so với khung ngắn thông thường.
Ưu điểm: Khung đuôi dài có thể chở thùng, hàng hóa, thiết bị hoặc phụ kiện mà không cần thay toàn bộ xe. Khi nhu cầu chở hàng thay đổi, người dùng có thể lắp giá đỡ phù hợp lên phần khung được chuẩn bị cho mục đích đó.
Hạn chế: Phần khung phía sau kéo dài khiến xe có thể dài và nặng hơn, ảnh hưởng đến khả năng xoay vòng hoặc nhạy cảm khi thay đổi hướng. Giá đỡ phải được chọn đúng tải trọng, còn tổng trọng lượng của người lái, hàng và phụ kiện cũng cần được tính đến.
Phù hợp với: Nhu cầu giao thương, vận chuyển đồ gia dụng, chở thiết bị hoặc sử dụng xe như một công cụ làm việc. Khung đuôi dài phù hợp khi khả năng chở hàng quan trọng hơn yêu cầu xe thật gọn; nếu thường xuyên đi qua hẻm, đường chật hoặc phải mang xe theo phương tiện khác, độ dài của xe cần được cân nhắc kỹ.
Thiết kế khung tích hợp hệ thống điện
Thiết kế khung tích hợp hệ thống điện bố trí pin, bộ điều khiển, motor hoặc dây điện bên trong hoặc sát khung thay vì để lộ hoàn toàn bên ngoài. Cách bố trí này tạo cảm giác liền mạch hơn cho toàn bộ xe.
Ưu điểm: Pin và dây điện được giấu giúp bảo vệ linh kiện khỏi va chạm bên ngoài, đồng thời tạo ngoại hình gọn gàng. Nếu đặt pin gần trung tâm và thấp trong khung, khối lượng lớn có thể được phân bố hợp lý hơn, giúp cảm giác lái ổn định hơn.
Hạn chế: Linh kiện bên trong khung khó tiếp cận hơn khi cần thay pin, sửa chữa hoặc kiểm tra kết nối. Bố trí kín cũng có thể hạn chế khả năng làm mát; cần quan tâm đến tải nhiệt, khoảng trống bảo dưỡng và đường thoát nhiệt.
Phù hợp với: Người muốn ngoại hình liền mạch và ưu tiên sự gọn gàng, bảo vệ tốt cho hệ thống điện. Trước khi chọn, nên xem cách tháo lắp, vị trí bộ điều khiển, độ dễ tiếp cận đầu nối và khả năng bảo dưỡng tại nơi mua hoặc xưởng sửa chữa.
Có thể bạn quan tâm: Thiết Bị Xe Đạp Điện Là Gì? Gồm Những Bộ Phận Nào Và Cách Hoạt Động
Thiết kế dáng thành phố tối giản
Thiết kế dáng thành phố tối giản sử dụng đường nét gọn, màu sắc trung tính, bộ pin hòa vào thân xe, tư thế lái thoải mái và các chi tiết phụ kiện đồng nhất. Đây là hướng thiết kế dựa trên thẩm mỹ và nhu cầu sử dụng trong đô thị.
Ưu điểm: Kiểu dáng này phù hợp với không gian đô thị, dễ phối hợp với chắn bản, giá đỡ, đèn và các phụ kiện cùng phong cách. Bộ pin hòa vào khung giúp giảm cảm giác rời rạc, trong khi tư thế lái thoải mái phù hợp với các chuyến đi thường xuyên.
Hạn chế: Thiết kế thiên về thẩm mỹ và thành phố có thể chưa tối ưu cho tải lượng lớn, đường gồ ghề hoặc bề mặt khó. Ngoại hình tối giản cũng không đảm bảo khung chắc hơn nếu điểm gắn, vật liệu và kết cấu không phù hợp với mục đích sử dụng.
Phù hợp với: Người ưu tiên ngoại hình, sự gọn gàng và khả năng kết hợp thiết bị phụ kiện thành một tổng thể. Khi chọn kiểu dáng này, vẫn cần kiểm tra sức chở, chiều dài, độ bền giá đỡ và khả năng sử dụng trên địa hình thực tế.
Thiết kế kiểu thể thao, địa hình
Thiết kế kiểu thể thao, địa hình thường có khung hình học năng động, tay lái rộng hơn, lốp lớn và bộ giảm xóc tùy theo nhu cầu. Các chi tiết này hướng đến khả năng kiểm soát xe và chuyển động trên nhiều loại bề mặt.
Ưu điểm: Khung thể thao, địa hình phù hợp với đường gồ ghề, bề mặt hỗn hợp hoặc nhu cầu điều khiển xe tốt hơn. Lốp lớn và giảm xóc giúp xử lý các điểm va chạm, mặt đất không đều tốt hơn so với cấu hình xe đô thị cơ bản.
Hạn chế: Tay lái rộng, lốp lớn và giảm xóc có thể làm tăng trọng lượng, độ phức tạp và chi phí bảo dưỡng. Người lái cũng cần điều chỉnh tư thế, chiều cao yên và khoảng cách tay lái; kiểu dáng thể thao không tự động phù hợp với mọi chiều cao.
Phù hợp với: Người thích kiểu dáng năng động, di chuyển trên nhiều loại bề mặt hoặc sử dụng xe ngoài đô thị. Nếu chủ yếu đi trên đường phẳng và ít bảo dưỡng, những chi tiết thể thao, địa hình có thể không cần thiết và làm xe nặng hơn so với nhu cầu.
Thiết kế khung tự chế hoặc concept riêng
Thiết kế khung tự chế hoặc concept riêng có đường nét khung, vị trí pin, motor và phụ kiện được thiết kế riêng cho một yêu cầu hoặc một sản phẩm độc đáo. Mẫu xe có thể hướng đến thẩm mỹ, công năng hoặc một bài toán prototype riêng.
Ưu điểm: Thiết kế riêng thể hiện cá tính và có thể đáp ứng nhu cầu chuyên biệt mà xe sản xuất sẵn khó đáp ứng. Người chế tạo có thể chủ động điều chỉnh chiều dài, tư thế lái, vị trí bộ pin và phụ kiện theo nhu cầu thực tế.
Hạn chế: Khung concept riêng thường khó tiêu chuẩn hóa, thay thế linh kiện và bảo đảm độ bền như một mẫu xe sản xuất hàng loạt. Kết cấu đặc thù cần được kiểm tra về mối nối, khả năng chịu tải và an toàn trước khi đưa vào sử dụng thường xuyên.
Phù hợp với: Người yêu thích chế tạo, dự án prototype hoặc người muốn tạo một mẫu xe hoàn toàn riêng. Ý tưởng độc đáo có thể tạo ngoại hình khác biệt, nhưng độ bền và khả năng bảo dưỡng vẫn cần được đánh giá thay vì chỉ dựa vào tính nguyên bản.
Nên chọn thiết kế xe đạp điện dựa trên tiêu chí nào?
Có thể bạn quan tâm: Hướng Dẫn Lắp Thiết Bị Định Vị Xe Đạp Điện: Chọn Loại, Kết Nối Và Kiểm Tra
Bạn nên chọn thiết kế xe đạp điện dựa trên nhu cầu sử dụng, thể chất người lái, vật liệu, bố trí hệ điện và mức độ an toàn để bảo đảm xe vừa mục đích.
Hãy đối chiếu tuyến đường, lượng hàng, tần suất lên xuống, nơi cất giữ và khả năng vận chuyển trước khi xem đến kiểu dáng. Ma trận dưới đây giúp rút ra hướng ưu tiên mà không coi một đặc điểm thiết kế là yếu tố quyết định duy nhất.
| Nhu cầu chính | Kiểu thiết kế nên ưu tiên | Lý do | Điều kiệm phải kiểm tra |
|---|---|---|---|
| Đi đô thị, dừng và lên xuống xe thường xuyên | Khung bước thấp | Giảm độ cao cần vượt qua | Tầm với, độ cao yên, trọng lượng |
| Kết hợp đi làm và đi lại bằng phương tiện khác | Khung gấp | Cất giữ và mang theo dễ hơn | Kích thước gấp, khóa gấp, khả năng bảo dưỡng |
| Chở hàng hóa hoặc thiết bị | Khung đuôi dài | Tăng không gian và sức chở | Tải trọng giá đỡ, chiều dài, khả năng xoay vòng |
| Đi đường gồ ghề hoặc bề mặt hỗn hợp | Kiểu thể thao, địa hình | Tăng khả năng kiểm soát | Lốp, giảm xóc, tư thế lái |
| Ưu tiên ngoại hình gọn và đồng nhất | Dáng thành phố tối giản | Phù hợp với không gian và phụ kiện đô thị | Khả năng chở tải, địa hình, vị trí pin |
| Có yêu cầu riêng hoặc muốn tự chế | Khung concept riêng | Đáp ứng nhu cầu chuyên biệt | Kết cấu, mối nối, khả năng sửa chữa |
Ma trận này giúp xác định hướng thiết kế, nhưng mẫu xe cụ thể vẫn cần được thử ngồi, kiểm tra kích thước và xem xét điều kiện thực tế trước khi quyết định.
Nhu cầu sử dụng và thể chất người dùng nên dẫn đến kiểu thiết kế nào?
Nhu cầu đi lại, tần suất lên xuống, hàng hóa và nơi cất giữ sẽ dẫn đến khung bước thấp, khung gấp, khung đuôi dài hoặc kiểu thể thao; chiều cao và tầm với quyết định kích thước khung thực tế.
Trước tiên, cần xác định tuyến đường. Người thường xuyên dừng đèn giao thông, vào bãi xe và đi bộ có thể ưu tiên khung bước thấp. Người phải đưa xe lên tàu hoặc lưu trong văn phòng có thể chọn khung gấp. Đối với người giao hàng hoặc chở thiết bị, sức chở và khoảng không gian giá đỡ nên được ưu tiên hơn ngoại hình.
Tiếp theo, cần kiểm tra thể chất và tư thế lái. Không nên chỉ so sánh chiều cao xe, mà còn phải xem khoảng cách bàn đạp đến yên, khoảng cách từ yên đến tay lái, độ cao bước qua và khả năng tiếp cận bàn đạp. Người thấp có thể phù hợp với khung bước thấp, nhưng vẫn cần chỉnh yên và tay lái để đạt tư thế thoải mái.
Ví dụ, nếu một người thường xuyên leo cầu thang với xe, sẽ khó lựa chọn khung quá nặng hoặc cồng kềnh. Nếu mục tiêu chính là chở nhiều đồ trên tuyến ngắn, khung đuôi dài có thể hữu ích hơn một mẫu thiên về ngoại hình.
Vật liệu khung ảnh hưởng thế nào đến thiết kế xe?
Nhôm thường cân bằng giữa trọng lượng và độ bền, thép ưu tiên sức chịu tải và khả năng sửa chữa, còn sợi carbon hướng đến khung nhẹ nhưng đắt hơn và khó bảo trì hơn.
Nhôm là lựa chọn phổ biến cho khung xe đạp vì trọng lượng tương đối nhẹ, dễ tạo nhiều hình dạng và thường có khả năng chống ăn mòn tốt. Tuy nhiên, kết cấu nhôm cần có mối nối phù hợp, nếu không sẽ dễ bị yếu tại vùng gấp, vùng nối hoặc nơi chịu lực lớn.
Thép thường có cấu trúc chắc chịn và phù hợp với khung chịu tải lớn. Đổi lại, khung thép có thể nặng hơn và cần chú ý đến tình trạng bề mặt, ăn mòn, cũng như khả năng bảo dưỡng. Sợi carbon cho phép giảm trọng lượng, nhưng chi phí thường cao hơn và việc sửa chữa cần đúng kỹ thuật.
Vì vậy, khung nhẹ nhất chưa chắc là lựa chọn tốt nhất. Người dùng cần cân nhắc tổng tải trọng, điều kiện đường, khả năng bảo dưỡng, chi phí sửa chữa và mức độ an toàn. Một khung nặng hơn nhưng chắc, dễ sửa và phù hợp với tuyến đường có thể hữu ích hơn khung nhẹ nhưng khó bảo trì.
Pin, motor và bộ điều khiển nên được bố trí ra sao?
Pin, motor và bộ điều khiển nên được bố trí theo yêu cầu cân bằng, bảo vệ, tải nhiệt và khả năng bảo dưỡng, thay vì chỉ dựa vào vị trí thuận tiện cho ngoại hình.
Có thể bạn quan tâm: Thi Đi Xe Đạp Chậm Là Gì? Luật Chơi Và Kỹ Thuật Cho Người Mới
Pin thường nên nằm ở vị trí gần trung tâm và tương đối thấp nếu khung cho phép, giúp phân bố khối lượng và hỗ trợ cảm giác lái. Vị trí pin cũng cần để thuận tiện khi tháo lắp, tránh bị nước hoặc bụi tích tụ và bảo đảm khoảng cách an toàn với các bộ phận nóng hoặc chuyển động.
Motor có thể ưu tiên vị trí gần trung tâm hoặc hợp lý với hệ thống truyền động để hạn chế ảnh hưởng đến sự phân bố trọng lượng. Bộ điều khiển cần được bảo vệ khỏi va chạm nhưng vẫn để nhiệm sinh có thể thoát ra. Dây điện nên được định tuyến tránh vùng khớp nối, bộ phận chuyển động và các điểm dễ bị cọ xước.
Ngoài ra, các đầu nối phải chắc chắn, dễ kiểm tra và có thể tháo lắp khi bảo dưỡng. Khi so sánh các thiết kế, nên xem toàn bộ sơ đồ bố trí thay vì chỉ nhìn vị trí bộ pin. Một bố trí tích hợp có thể gọn gàng nhưng khó sửa sẽ không phù hợp với người sử dụng thường xuyên bảo dưỡng tại nhà.
Cần kiểm tra điều gì về an toàn và khả năng sử dụng lâu dài?
Mẫu xe an toàn phải có hệ thống phanh, đèn, gương, khóa gấp, mối nối và cách sạc pin rõ ràng, đồng thời có giấy tờ, bảo hành và nguồn linh kiện thay thế.
Phanh cần phù hợp với trọng lượng xe và tải trọng thực tế. Đèn, gương và các chi tiết phản chiếu giúp xe dễ được quan sát hơn trong điều kiện thành phố. Với xe gấp, khóa gấp và các mối nối phải được kiểm tra kỹ, vì đây là các vị trí có thể ảnh hưởng trực tiếp đến khả năng sử dụng an toàn.
Bộ sạc và đầu nối pin cần tương thích, không bị hư hỏng và được bảo vệ khỏi nước, bụi bẩn trong điều kiện cất giữ. Ngoài ra, giấy tờ thông số, chính sách bảo hành, danh sách phụ kiện thay thế và khả năng tiếp cận dịch vụ bảo dưỡng cũng là những yếu tố quyết định chi phí sử dụng lâu dài.
Một thiết kế đẹp hoặc khung nhẹ không thể bù cho một mẫu xe thiếu giấy tờ, khó bảo hành hoặc không có linh kiện thay thế. Trước khi mua, nên kiểm tra kích thước thực tế, giao diện điều khiển, vị trí bảo dưỡng pin và phản hồi của nơi bán về các bộ phận có thể thay thế.
Làm thế nào để biến một ý tưởng thành xe đạp điện tự chế?
Để biến ý tưởng thành xe đạp điện tự chế, bạn cần thực hiện 4 bước: phát triển concept, chọn vật liệu và kết cấu, tích hợp hệ thống điện, rồi kiểm tra trước khi chạy.
Quy trình dưới đây giúp mỗi quyết định thiết kế gắn với mục đích sử dụng và điều kiện thực tế. Một ý tưởng chỉ nên chuyển sang chế tạo sau khi đã xác định được tải trọng, kích thước người dùng, vị trí linh kiện và các mối nối chính.
Phát triển ý tưởng concept thành bản vẽ khả thi như thế nào?
Để phát triển concept thành bản vẽ khả thi, bạn cần chuyển mục đích sử dụng, tải trọng, địa hình, kích thước người dùng và vị trí linh kiện thành các thông số thiết kế cụ thể.
Trước tiên, hãy xác định xe dùng để đi làm, giao hàng, di chuyển cá nhân hay chạy trên địa hình nào. Sau đó, kiểm tra chiều cao người dùng, tầm với, độ cao bước qua và vị trí có thể lắp pin. Tải trọng cũng cần được tính cho cả người lái, hàng hóa, giá đỡ và phụ kiện.
Bản vẽ nên bổ sung góc nhìn bên hông, chính diện và các chi tiết khớp nối để kiểm tra không gian thực tế. Người thiết kế cần thể hiện vị trí bộ truyền động, motor, pin, bộ điều khiển, dây điện, phanh, yên và tay lái. Các khoảng hở giữa pin, khung và bàn đạp cũng phải đủ lớn để các bộ phận không cọ vào nhau khi chuyển động.
Một concept hợp lý có thể kết hợp khung bước thấp, giá đỡ rộng và pin tích hợp nếu mục tiêu là chở hàng trong thành phố. Ngược lại, nếu cần kiểm soát trên đường gồ ghề, bản vẽ cần phản ánh rõ hình học thể thao, bánh xe, lốp và giảm xóc thay vì chỉ tập trung vào ngoại hình.
Nên chọn vật liệu và kết cấu khung tự chế thế nào?
Khung tự chế nên chọn vật liệu dựa trên tải trọng, phương pháp nối, khả năng gia công, độ bền và nhu cầu bảo dưỡng trước khi hoàn thiện hình dạng.
Nhôm thường phù hợp với thiết kế nhẹ và có nhiều đường cong; thép phù hợp hơn với kết cấu chịu tải và chế tạo nguyên khối; sợi carbon phù hợp nếu cần giảm trọng lượng nhưng đòi hỏi quy trình gia công và sửa chữa chuyên biệt. Phương pháp nối phải tương thích với vật liệu, không nên áp dụng một cách gia công giống nhau cho mọi loại khung.
Trước khi hoàn thiện, cần kiểm tra độ thẳng của các ống, vị trí mối hàn, bản lề và khớp nối. Khung còn phải tương thích với bộ truyền động, bánh xe, giảm xóc, pin, motor và hệ thống phanh. Nếu có thùng hoặc giá đở, vùng chịu lực phải được bố trí phù hợp với tải trọng.
Sau khi lắp các bộ phận chính, cần kiểm tra lại khả năng lắp ráp, độ thẳng và những điểm có nguy cơ cọ xước. Nếu khung tự chế không thể bảo dưỡng hoặc thay thế linh kiện dễ dàng, mẫu xe dù có hình học đẹp vẫn khó sử dụng lâu dài.
Tích hợp pin, motor, bộ điều khiển và dây điện ra sao?
Pin, motor, bộ điều khiển, cảm biến và dây điện cần được bố trí theo logic thực tế, bảo vệ linh kiện và bảo đảm mọi đầu nối có thể tháo lắp để kiểm tra hoặc sửa chữa.
Pin nên được đặt tại vị trí gần trung tâm, thấp và có thể tiếp cận nếu khung cho phép. Motor cần phù hợp với khả năng chịu lực và hệ thống truyền động. Bộ điều khiển phải được bảo vệ khỏi va chạm nhưng không bị chôn kín trong điều kiện không thể thoát nhiệt.
Dây điện nên tránh vùng khớp nối, bộ phận chuyển động và các điểm có thể bị cọ xước. Đầu nối phải chắc chặn, có khả năng chống nước và bụi trong mức sử dụng dự kiến, đồng thời vẫn có thể tháo ra khi kiểm tra. Cảm biến cũng cần đặt ở vị trí nhận tín hiệu ổn định và không bị ảnh hưởng bởi rung động quá mức.
Cuối cùng, cần kiểm tra mạch điện, độ tương thích giữa các linh kiện và khả năng làm mát trước khi hoàn thiện vỏ xe. Một bố trí đẹp nhưng khó bảo trì, dây điện cọ vào khung hoặc đầu nối không chắc chắn sẽ ảnh hưởng trực tiếp đến độ bền của mẫu xe.
Cần kiểm tra gì trước khi chạy một mẫu xe tự chế?
Trước khi chạy, cần kiểm tra khung, bánh xe, phanh, tay lái, mối nối, hệ thống điện và mức sạc của pin theo từng giai đoạn tăng dần.
Lần đầu nên kiểm tra kết cấu khi xe đứng yên, gồm độ chặt của các mối nối, vị trí bản lề, hướng xoay bánh xe, tâm bánh và khả năng hoạt động của phanh, tay lái. Bộ giảm xóc, yên, bàn đạp và các đầu nối điện cũng cần được xem lại trước khi thử chuyển động.
Sau đó, tăng tải từng bước và theo dõi độ ổn định của xe, hiệu suất phanh và nhiệt độ tại pin, motor, bộ điều khiển. Quá trình thử tải không nên bỏ qua tiếng lạ, rung bất thường, dây điện bị cọ hoặc kết nối lỏng. Khả năng sạc pin cũng cần được đánh giá với bộ sạc tương thích trong điều kiện thông gió và an toàn.
Trước khi đưa xe ra sử dụng thường xuyên hoặc tham gia giao thông, cần kiểm tra các quy định về an toàn, đăng kiệm và lưu thông tại nơi sử dụng. Đối với khung tự chế hoặc kết cấu đặc thù, nên nhờ người có chuyên môn kiểm tra cơ khí, điện và phanh. Nếu chưa thể xác nhận độ chắc của các mối nối, khả năng dừng xe và an toàn điện, chỉ nên tiếp tục thử ở khu vực kiểm soát, tránh tải nặng hoặc chạy trên đường công cộng.
